Оборудование судовой топливной системы

К оборудованию топливной системы относятся: фильтры грубой и тонкой чистки топлива, топливоперекачивающие насосы, сепараторы (см.Топливная система), топливоподкачивающие насосы, отстойные и расходные цистерны.

Фильтры

Для фильтрации топлива применяют фильтры нескольких типов: сетчатые, пластинчатые, фильтры разового пользования и другие. Обязательным условием является установка на трубопроводе двух комплектов фильтров с устройством для быстрого перехода с одного фильтра на другой без остановки дизеля.

Сетчатые фильтры бывают двух разновидностей: с фильтрующими элементами, выполненными в виде цилиндров с отверстиями и обтянутыми фильтрующими сетками с разным проходным сечением; у этих фильтров фильтрующие элементы — цилиндры вставляются один в другой и топливо проходит последовательно через все элементы; с фильтрующим комплектом, набираемым из отдельных фильтрующих элементов, обтянутых сеткой и работающих параллельно, эти фильтры применяются для фильтрации дизельного топлива.

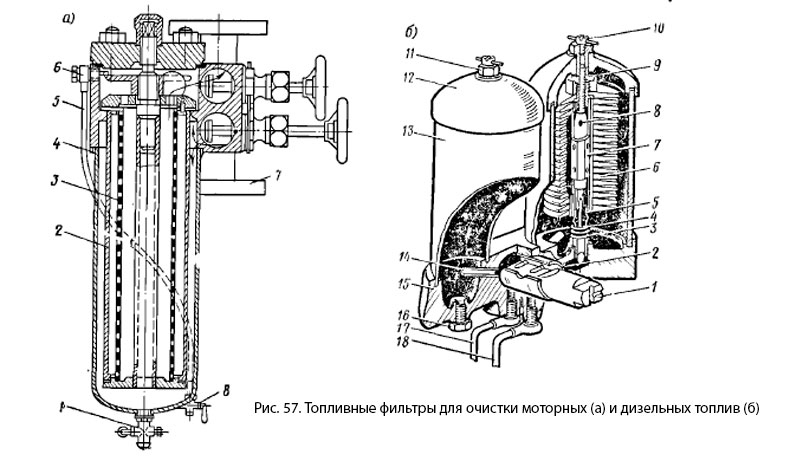

Фильтр для очистки тяжелых (моторных) топлив (рис. 57, а) устанавливается между топливоподкачивающим насосом и топливными насосами высокого давления. Фильтр состоит из корпуса 4 с камерами для фильтрующих элементов. Топливо поступает по патрубку 7 через нижний вентиль, фильтрующие стаканы 3 и 2 и выходит через верхний вентиль. Воздух и газы, скапливающиеся в верхней части, удаляются через штуцер 6 по трубке 5 и спускной кран 8. Отстой и грязь удаляются через кран 1.

Топливные фильтры для очистки моторных и дизельных топлив

Фильтр с сетчатыми фильтрующими элементами для дизельных топлив представлен на рис. 57, б. Трехходовой кран 1 с двумя комплектами каналов обеспечивает подвод загрязненного топлива (трубы 17, 14), отвод чистого топлива (трубы 18, 2) и переключение с одного фильтра на другой. Фильтрующие элементы 6 устанавливают на отводную трубу 7 и стягивают болтом 8 и гайкой 11. Для обеспечения необходимой плотности между фильтрующими элементами в верхней части установлено фетровое кольцо 9, а в нижней части — фетровое кольцо 5, прижимаемое пружиной 3 через гильзу 4.

Каждый комплект размещается на корпусе 15 в стальном цилиндре 13, закрываемом крышкой 12.

Отстой удаляется через спускную пробку 16, газы через кран 10.

Фильтрующие элементы чистят после разборки фильтра в дизельном топливе или обдувая сжатым воздухом. Малые ячейки сетки (до 0,65 мм) обеспечивают высококачественную очистку топлива; фильтрующие элементы в случае разрыва сетки легко заменить. Кроме того, конструкция фильтра обеспечивает при малых габаритах большую поверхность фильтрации.

К недостаткам этой конструкции следует отнести невозможность производить очистку фильтра без его разборки. Этот недостаток отсутствует у самоочищающихся щелевых пластинчатых фильтров.

Пластинчатые фильтры набираются из пластин толщиной 0,25 или 0,3 мм. Между пластинами устанавливают прокладки меньших размеров и толщиной 0,05—0,08 мм. Топливо прокачивается топливоподкачивающим насосом через щели между основными пластинами, и механические частицы, имеющие размер, превышающий размер щелей, остаются между пластинами. Поскольку пластины насажены на специальный шпиндель с рукояткой, их можно поворачивать вокруг своей оси. Установленные между щелями специальные ножи при повороте пластин соскабливают грязь, она падает в нижнюю часть фильтра и удаляется через отстойный кран.

Топливоперекачивающие насосы

Топливоперекачивающие насосы перекачивают топливо из запасных танков в машинное отделение. Конструкция топливоперекачивающих насосов должна обеспечивать перекачку вязкого топлива, поэтому для этих целей применяют винтовые, шестеренчатые, пластинчатые насосы.

Топливоподкачивающие насосы обеспечивают подачу топлива к топливным насосам высокого давления. Их производительность автоматически регулируется в зависимости от расхода топлива топливными насосами. На судовых дизелях встречаются следующие конструкции топливоподкачивающих насосов: плунжерные, шестеренчатые, пластинчатые, винтовые. Топливоподкачивающие насосы выполняются с приводом от коленчатого вала, а также с автономным приводом.

Навешенные на двигатель топливоподкачивающие насосы должны обеспечивать подачу топлива в одном направлении независимо от направления вращения коленчатого вала. Плунжерные топливные насосы обеспечивают это требование без дополнительных устройств. У шестеренчатых, пластинчатых и винтовых насосов устраивается специальная система клапанов для перепуска топлива из всасывающей в нагнетательную магистраль. Так как производительность топливоподкачивающих насосов всегда выше расхода топлива топливными насосами высокого давления, то на нагнетательной магистрали устанавливают редукционный или перепускной клапан для возврата части топлива во всасывающую магистраль.

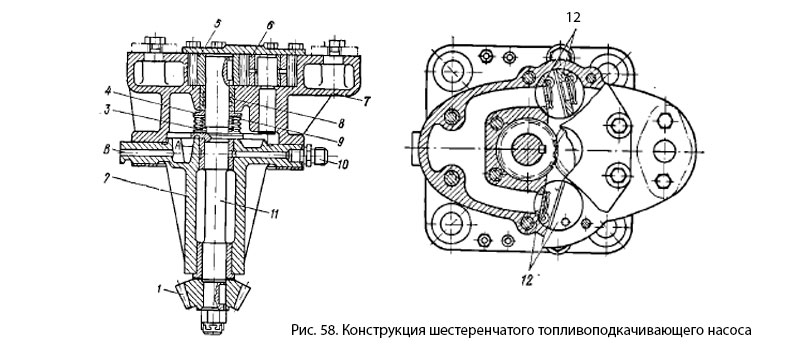

Шестеренчатый топливоподкачивающий насос дизелей типа ДР 30/50 (рис. 58) состоит из корпуса насоса 7 и корпуса привода 2. В корпусе насоса размещены ведущая шестерня 5 и ведомая шестерня 6 с бронзовой втулкой. Привод ведущей шестерни 5 осуществляется через приводной валик 11 и коническую шестерню 1, которая входит в зацепление с конической шестерней распределительного вала двигателя. Для уменьшения утечки топлива через зазор между приводным валиком 11 и втулкой 8 устанавливается специальное уплотнительное устройство, состоящее из кольца 4, прижимаемого к торцу втулки 8 пружиной 3, и гофрированной трубки 9 (сильфона). Гофрированная трубка припаяна одним концом к кольцу 4, а другим — к выступу приводного валика 11.

Конструкция шестеренчатого топливоподкачивающего насоса

Отвод просочившегося в канал А топлива осуществляется по каналу В.

Смазка втулок приводного валика — через штуцер 10. Два комплекта клапанов 12 обеспечивают подачу топлива в одном и том же направлении независимо от направления вращения коленчатого вала.
