Топливная система судовой дизельной установки

В топливную систему судовой дизельной установки входят: танки для хранения запасов топлива, расходные цистерны, топливоперекачивающие насосы для перекачки топлива из танков в расходные цистерны, комплекс топливоподготовки, топливоподкачивающие насосы для подачи топлива к топливным насосам высокого давления, форсунки.

В комплекс топливоподготовки входят: сепараторы в комплекте c насосами и подогревателями, расходные цистерны с подогревательными устройствами, фильтры грубой и тонкой очистки топлива, отстойные цистерны.

При использовании тяжелых топлив для пуска дизеля и маневрирования в машинном отделении имеется, кроме основной системы (тяжелого топлива), система легкого топлива. Обе системы связаны между собой и приспособлены для быстрого перехода с одной на другую.

Топливная система

Основные запасы топлива могут храниться в танках, расположенных как в районе машинного отделения в междудонном пространстве, так и на значительном удалении от машинного отделения. Поэтому для перекачки топлива из танков в них предусматривают устройство для подогрева топлива, а для того чтобы вязкость топлива не увеличивалась до опасных значений, по пути движения топлива в машинное отделение приходится устраивать подогрев топливопроводов. Для этого топливопроводы и трубопроводы подачи пара заключают для подогрева в общий теплоизоляционный кожух. Для работы вспомогательных котлов в машинном отделении устраивают также систему котельного топлива.

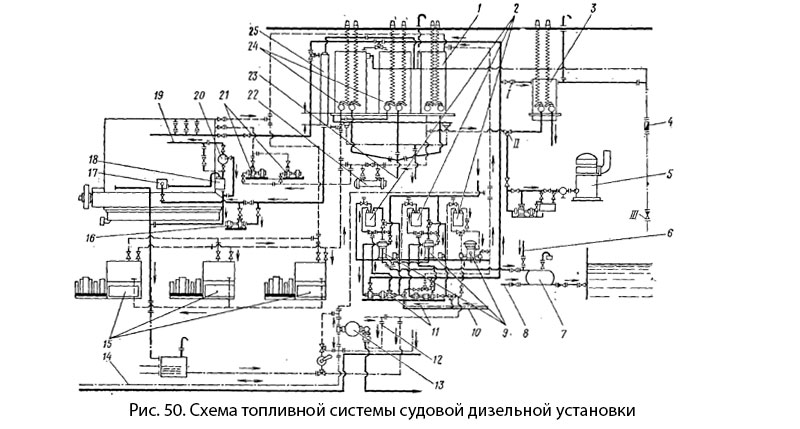

На рис. 50 изображена схема топливной системы судовой дизельной установки 8ДКРН 74/160-2

Данная схема предусматривает пуск и маневрирование дизеля на дизельном топливе, а длительную эксплуатацию — на моторном топливе. Топливо из танков по магистрали 10 или 14 подается к насосам 11. Насосы подают топливо через подогреватели 2 на сепараторы 9. После сепарации топливо подается в расходные цистерны моторного топлива 24. Из расходных цистерн через резервуар возвратного топлива 25 топливоподкачивающий насос 17 подает топливо через фильтр 18 и подогреватель 20 по топливопроводу 19 к насосам высокого давления.

Утилизационный котел 5 на стоянке также работает на моторном топливе из цистерны 3 однако схема предусматривает его работу и на дизельном топливе из цистерны 1.

Вспомогательные двигатели 15 работают на дизельном топливе.

Форсунки главного дизеля охлаждаются дизельным топливом, которое перекачивается из цистерны 1 насосами 21 на охлаждение форсунок, после чего сливается снова в цистерну. На маневрах дизельное топливо от расходной цистерны 1 поступает на топливоподкачивающий насос 17, а оттуда через фильтр, минуя подогреватель 20, — к топливным насосам.

Шлам после сепарирования топлива направляется в грязесборник 7, откуда удаляется за борт или сжатым воздухом, поступающим по магистрали 6, или водой от санитарного насоса по магистрали 8.

Дизельное топливо из запасных танков по магистрали 12 топливоперекачивающим насосом 13 подается в расходную цистерну 1. Все расходные цистерны, включая и цистерну котельного топлива, имеют трубопроводы перелива в запасные танки, снабженные смотровыми окнами 4.

Температура дизельного топлива при подаче его к форсункам ограничена. Поэтому после подогрева топлива для сепарации предусмотрено его охлаждение в холодильнике 22. Для слива отстоя все расходные цистерны имеют сливные краны и общий трубопровод 23, по которому отстой направляется в специальный сливной бак. После остановки дизеля, работающего на тяжелом топливе, перед его маневрированием система прокачивается циркуляционным насосом 16 охлаждения форсунок. Этот же насос может быть использован как топливоподкачивающий при выходе из строя основного насоса 17.
