Газораспределительный механизм 4х и 2х дизелей

Газораспределительный механизм

Газораспределительный механизм служит для осуществления фаз газораспределения двигателя, т. е. для открытия и закрытия впускных и выпускных клапанов в определенные моменты времени.

Привод газораспределительного механизма

По воздействию на детали газораспределения различают три вида приводов — шестеренчатый, валиковый и цепной: шестеренчатый применяется у большинства четырехтактных двигателей; валиковый — у некоторых быстроходных четырехтактных дизелей с верхним (над цилиндровыми крышками) расположением распределительного вала; цепной — у крупных двухтактных дизелей с прямоточно-клапанной продувкой, когда расстояние между коленчатым и газораспределительным валами достигает нескольких метров.

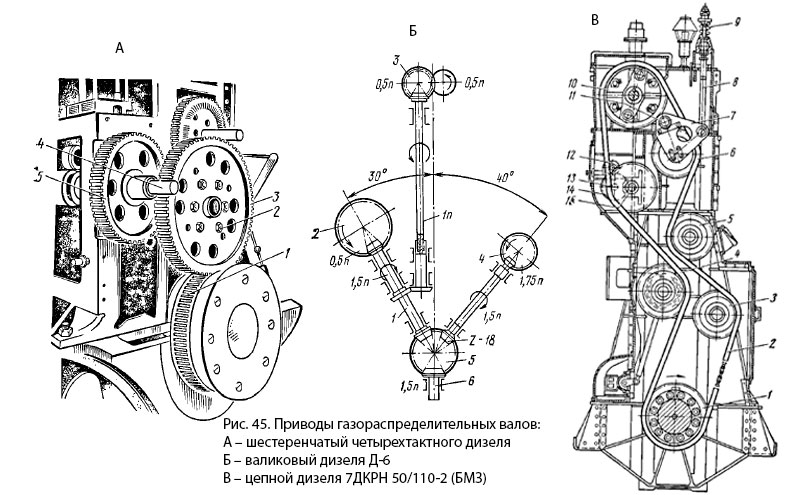

Шестеренчатый привод газораспределительного механизма (рис. 45, а). Ведущая шестерня 1, насаженная на коленчатый вал, передает вращение промежуточной шестерне 3, к которой болтами 2 крепится малая шестерня (находится позади большой, на рисунке не видна); от малой шестерни вращение передается на ведомую шестерню 5 газораспределительного вала 4. Общее передаточное отношение привода у четырехтактных дизелей подбирается так, чтобы частота вращения распределительного вала была в два раза меньше частоты вращения коленчатого.

Приводы газораспределительных валов

Валиковый привод. На рис. 45, б изображена схема привода газораспределительных валов, вала топливных насосов и генератора двигателей Д-б. Вращение передается через коническую шестерню 5, насаженную на коленчатый вал, на шестерню 4 привода генератора и через вал 1 — на шестерню 2 вала привода топливных насосов, а также через вертикальным вал — на один из распределительных валов 3; второй вал приводится во вращение через две цилиндрические шестерни. Вертикальный вал 6 служит для привода масляного насоса и насоса охлаждения дизеля. Такой способ привода газораспределительных валов применяется при верхнем их расположении у небольших дизелей.

При верхнем расположении распределительных валов отсутствует индивидуальная система привода каждого клапана (толкатель, штанга, коромысло), что упрощает конструкцию двигателя в целом, однако при этом усложняется демонтаж цилиндровой крышки, так как при ее снятии приходится снимать оба распределительных вала.

Цепной привод газораспределительного вала двухтактного двигателя 7ДКРН 50/110-2 (БМЗ) показан на рис. 45, в. Вращение передается от коленчатого вала через ведущую шестерню 1 при помощи цепной передачи 2, состоящей из двух одинаковых втулочнороликовых цепей, на ведомую шестерню 10, насаженную на вал привода выпускных клапанов и топливных насосов. Направление цепи осуществляется при помощи промежуточных шестерен 3, 4, 5 и 13. Натяжение цепи поддерживается постоянным автоматически за счет шестерни 6, размещенной на качающемся вокруг оси 11 фигурном рычаге 7, штанги 8 и пружины 9. Привод вала воздухораспределителя осуществляется через шестерню 15, сидящую на одном валу с направляющей шестерней 13, промежуточную шестерню 14 и шестерню 12, которая насажена на вал воздухораспределителя.

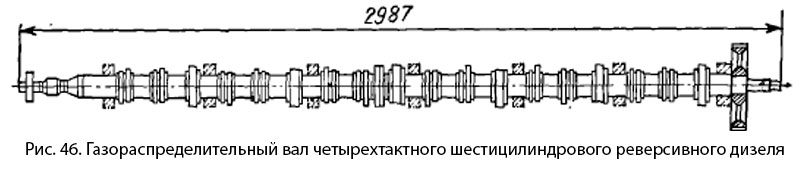

Конструкция распределительных валов (рис. 46). Для открытия и закрытия впускных и выпускных клапанов на распределительный вал насаживают кулачные шайбы специального профиля, Иногда у небольших дизелей кулачные шайбы отковывают вместе с валом. У больших дизелей для удобства ремонта и монтажа распределительный вал изготавливают составным — из нескольких частей. У реверсивных дизелей обычно для привода каждого клапана имеются две кулачные шайбы — переднего и заднего хода, так как при реверсе дизеля изменяется газораспределение. [У двигателей фирмы «Бурмейстер и Байн» распределительный вал не перемещается, как обычно, а проворачивается на угол реверсирования, поэтому он имеет один комплект кулачных шайб]. Так как у многих современных дизелей реверсирование осуществляется без отвода толкателей клапанов между кулачными шайбами переднего и заднего хода, в районе активной части шайбы устраивают специальный скос. Очень часто на газораспределительном валу насажены шайбы привода топливных насосов, а иногда и воздухораспределителя.

Газораспределительный вал четырехтактного шестицилиндрового реверсивного дизеля

Для изготовления распределительных валов тихоходных дизелей применяют углеродистую сталь 45, для валов быстроходных дизелей — легированную сталь 15Х. Кулачные шайбы изготавливают из сталей 15, 15Х с последующей цементацией, закалкой и шлифовкой. Иногда для изготовления кулачных шайб тихоходных дизелей возможно применение чугуна СЧ 28-48.

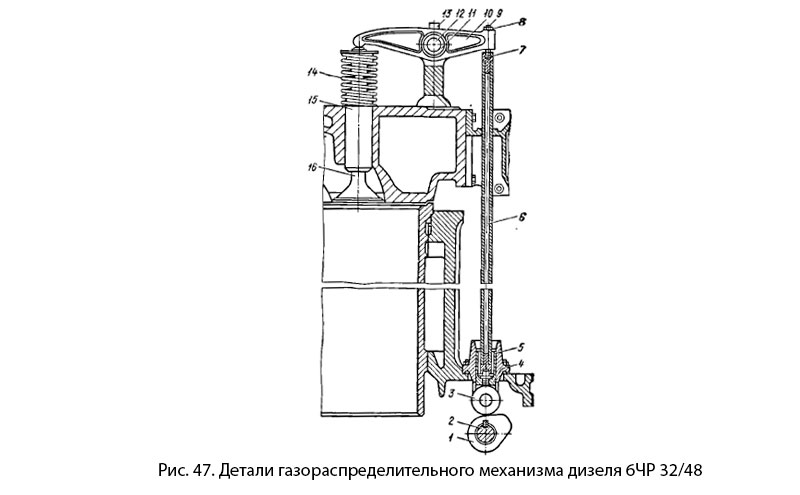

Детали газораспределительного механизма: толкатели, штанги, коромысла, впускные и выпускные клапаны. Конструкция деталей газораспределения двигателя 6ЧР 32/48 показана на рис. 47. При набегании кулачной шайбы 1, насаженной на распределительный вал 2, на ролик 3 толкателя 5 последний перемещает вверх штангу 6. Далее движение передается через запрессованный в штангу сферический сухарь 7, регулировочный болт 9 и коромысло 10 на клапан 16.

Детали газораспределительного механизма дизеля 6ЧР 32/48

Посадка клапана в гнездо при сбегании кулачной шайбы с ролика толкателя осуществляется при помощи пружины 14. Качание коромысла происходит на игольчатом подшипнике 11, установленном на валу 12. Смазывается подшипник при помощи пресс-масленки 13. Зазор между клапаном и коромыслом устанавливают при помощи регулировочного болта 9 и контргайки 8. Толкатель 5 совершает возвратно-поступательное движение в направляющей втулке 4, а клапан — в направляющей 15.

Данная конструкция является простейшей и применяется у четырехтактных дизелей небольшой мощности.

У больших двухтактных дизелей с прямоточно-клапанной продувкой для привода клапана применяют гидравлические толкатели сложной конструкции. Клапаны у таких дизелей больших размеров и монтируются в специальном корпусе, имеющем зарубашечное пространство для подачи охлаждающей воды.

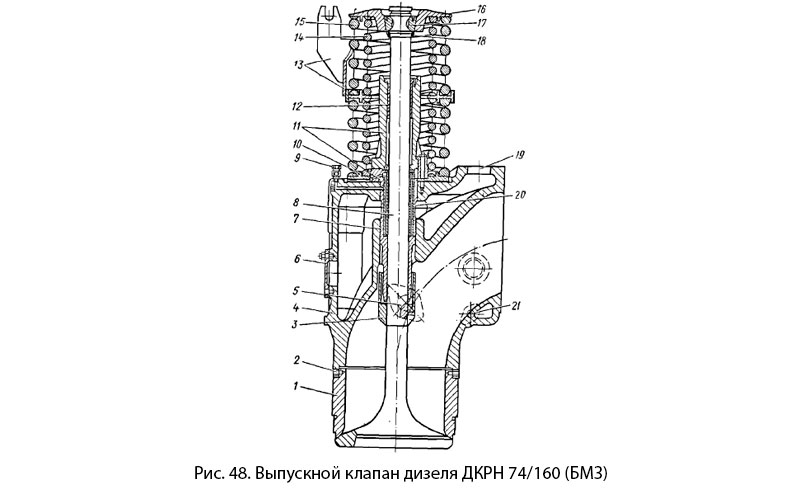

Конструкция такого клапана показана на рис. 48. Чугунный корпус 4 клапана имеет съемное седло 1 из перлитного чугуна. Крепится седло к корпусу винтами 2. Шпиндель клапана 8 совершает возвратнопоступательное движение в направляющих 7 и 11, снабженных бронзовыми втулками 12 и 20. Для предотвращения выпадания клапана при замене пружины на его шпиндель, в верхней части, насажено пружинящее кольцо 18. Посадку клапана в гнездо во время работы осуществляют две пружины 14 и 15, каждая из которых состоит из двух частей, разделенных средней тарелкой 13, связанной с коромыслом клапана. Пружины опираются на нижнюю тарелку 10. Фиксация пружин — при помощи верхней тарелки 16 и двух конических сухарей 17.

Детали газораспределительного механизма дизеля 6ЧР 32/48

Для осмотра и очистки зарубашечного пространства корпус клапана имеет люк, закрытый крышкой 6.

Для предохранения шпинделя клапана от пригорания масла в газовой части на штоке имеется специальная насадка 3. Охлаждающая вода подается через отверстия 5 и 21 и отводится через канал 19. Смазывается шток клапана масленкой 9.

Предохранительные клапаны, индикаторные краны. Для предупреждения чрезмерного повышения давления в цилиндрах последние снабжают предохранительными клапанами. Пружину предохранительного клапана затягивают на давление, превышающее максимальное давление сгорания в цилиндре на 25%. Монтируется предохранительный клапан обычно на цилиндровой крышке дизеля.

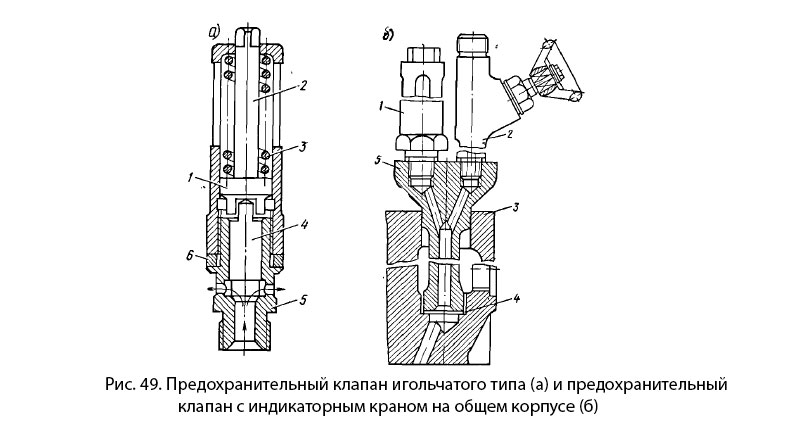

Клапан 4 (рис. 49, а) — игольчатого типа, изготовлен из нержавеющей стали, притерт в бронзовом корпусе 5 и нагружен пружиной 3 через шпиндель 2. Усилие пружины, находящейся в корпусе 1, и, следовательно, давление открытия клапана регулируется изменением толщины дистанционного кольца 6.

Клапан периодически необходимо разбирать, очищать от нагара и притирать по гнезду. Для снятия индикаторных диаграмм цилиндры дизеля снабжают индикаторными кранами, которые также устанавливают на цилиндровых крышках.

Предохранительный клапан

У небольших дизелей для экономии места и устройства одного канала в цилиндровой крышке предохранительный клапан и индикаторный кран монтируют на общем корпусе (рис. 49, б): предохранительный клапан 1 и индикаторный кран 2 имеют общий штуцер 5, который ввертывают в цилиндровую крышку 3 и уплотняют красномедной прокладкой 4.

Материалы для изготовления деталей газораспределения: толкатель, ролики, ось ролика — стали 15,45, 15Х,40Х; коромысло (рычаг)— сталь 45, чугун ВЧ 50-1,5; корпус клапана — чугун СЧ 28-48, СЧ 21-40; клапан впускной — сталь 40Х; клапан выпускной — сталь Х9С2, 4Х10С2М (у некоторых дизелей тарелку впускного клапана изготавливают съемной из стали Х9С2 или 4Х10С2М, а шток клапана (шпиндель) — из стали 40Х); корпусы предохранительного клапана и индикаторного крана — сталь 35, клапан предохранительный и игла индикаторного крана — сталь 3X13.
