Судовая система сжатого воздуха

Основными потребителями сжатого воздуха на судне являются главные и вспомогательные дизели, сигнальные звуковые устройства и др. Пуск и реверсирование судовых дизелей осуществляются главным образом сжатым воздухом. Для пуска большинства судовых дизелей требуется сжатый воздух давлением 3 МПа. Дизели оборудуются пусковой системой сжатого воздуха, состоящей из главного пускового и редукционного клапанов, воздухораспределителей, пусковых клапанов, трубопровода и арматуры. Некоторые типы дизелей средней мощности для получения сжатого воздуха оборудуются навешенными компрессорами. В объем поставки дизелей малой и средней мощности входят и баллоны сжатого воздуха. На крупных морских судах для удобства размещения такие баллоны проектируются специально.

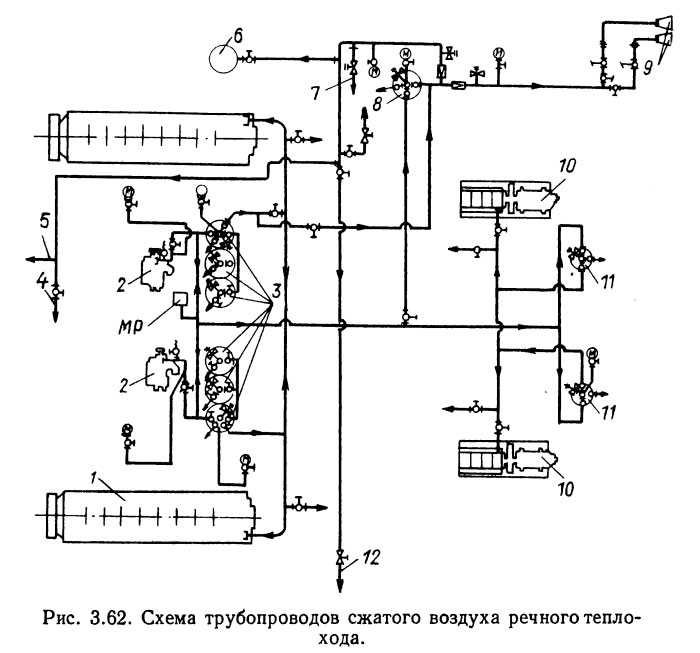

Схема трубопроводов сжатого воздуха речного теплохода дана на рис. 3.62. Сжатый воздух давлением 3 МПа от двух компрессоров 2 с независимым электроприводом направляется в пусковые баллоны 3 главных дизелей, баллон для тифона 5 ив пусковые баллоны 11 вспомогательных дизелей. Из баллонов 3 сжатый воздух поступает в пусковую систему главных дизелей 1 и в необходимых случаях может перепускаться в баллоны для тифона и к другим потребителям. На трубопроводе от компрессоров установлены предохранительные и невозвратные запорные клапаны и манометры М.

Схема трубопроводов сжатого воздуха речного теплохода.

Из тифонного баллона 8 сжатый воздух поступает через редукционные клапаны к тифонам 9, пневмоцистерне 6, форсунке 5 котла, питательному насосу 4 котла, на хозяйственные нужды 7 и на продувку забортных водоприемных отверстий 12. Давление сжатого воздуха редуцируется с 3 до 0,1 МПа к тифонам и до 0,4 МПа к другим потребителям. Из баллонов 11 сжатый воздух поступает в пусковую систему вспомогательных дизелей 10. Включение и остановка компрессоров производятся автоматически под воздействием монореле МР, установленного в системе.

Большинство поставляемых промышленностью компрессоров с независимым приводом рассчитано на конечное давление сжатия 6 МПа. Поэтому с целью уменьшения габаритов и массы установки на многих судах имеются воздухохранители на такое же давление. В этом случае на трубопроводе сжатого воздуха между дизелями и баллонами ставят редукционные клапаны, понижающие давление с 6 до 3 МПа. При снижении давления в баллоне до 3 МПа и ниже редукционный клапан всегда открыт и пропускает сжатый воздух из баллона в дизель без редуцирования давления воздуха. После сжатия в компрессоре воздух до поступления в баллоны очищается от масла и воды и охлаждается в холодильнике до температуры не более 40 °С.

Некоторые типы дизелей оборудованы газоотборочным клапаном, который заполняет баллоны сжатым газом. Однако опыт эксплуатации подтвердил нецелесообразность использования таких клапанов, так как они в большинстве случаев пригорают, а во время работы загрязняют всю систему сжатого воздуха.

Вместимость баллонов для хранения сжатого воздуха в соответствии с требованиями Регистра должна быть такой, чтобы обеспечивать двенадцать пусков для реверсивных дизелей и шесть пусков для нереверсивных дизелей без подкачки баллонов воздухом.

Особенно эффективна установка тифонных баллонов с начальным давлением 3 и даже 6 МПа. В последнем случае необходимая вместимость баллонов уменьшается в 5,5 раза.

К баллонам сжатого воздуха в соответствии с Правилами Регистра предъявляются следующие требования:

  • они должны быть приспособлены для очистки и освидетельствования их внутренней поверхности;
  • внутренняя поверхность баллонов должна быть покрыта бакелитовым лаком для предохранения от коррозии;
  • клапанные головки должны поставляться комплектно с баллонами и крепиться к корпусу баллона фланцевыми соединениями на болтах;
  • каждый баллон должен быть снабжен запорными вентилями, предохранительным клапаном, манометром, клапаном и трубкой для продувания;
  • крепление баллонов при установке их на судне должно выдерживать дополнительные нагрузки от сотрясений и вибраций.

В зависимости от расположения групп баллонов на судне их именуют носовой, средней и кормовой. Для повышения живучести системы на судне обычно устанавливают не менее двух компрессоров и предусматривают кольцевую магистраль сжатого воздуха. Системы сжатого воздуха устраивают по централизованному или групповому варианту.

Управление клапанами и компрессорами преимущественно дистанционное. Баллоны для сжатого воздуха изготовляют из стали, а трубопроводы — из стальных биметаллических или латунных труб с условным проходом до 32 мм. Штуцерные соединения выполняют стальными или латунными с медными или фторопластовыми прокладками.

Литература

Судовые системы и трубопроводы - Овчинников И.Н., Овчинников Е.И. [1988]
