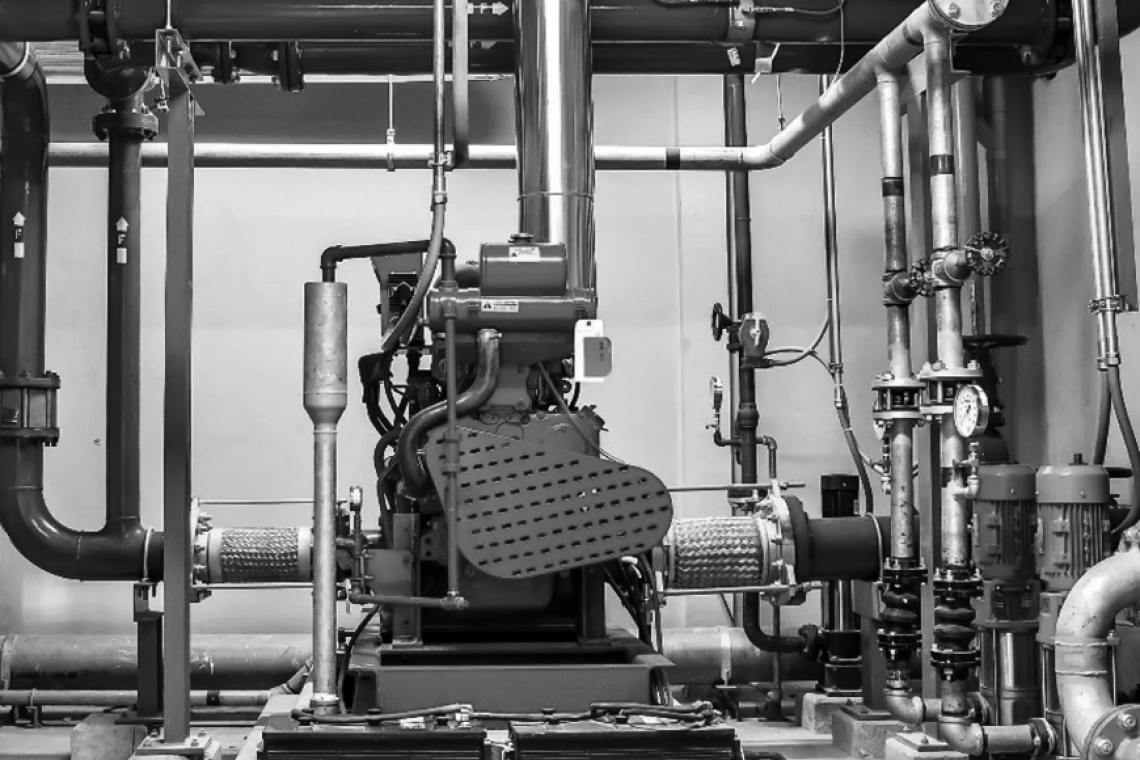

Противопожарные судовые системы

Система водотушения

Действие системы водотушения основано на принципе охлаждения горящего предмета и прекращения к нему доступа кислорода путем создания вокруг этого очага атмосферы, не поддерживающей процесс горения и насыщенной образующимися при испарении воды парами. Систему водотушения используют для тушения пожаров во внутренних помещениях, на открытых палубах, надстройках, но она мало эффективна для тушения пожара в толще груза и трюмах сухогрузных судов.

Этой системой нельзя пользоваться при тушении горящего электрического оборудования, аккумуляторных, фонарных, малярных, а также тушении нефтепродуктов на танкерах.

К системе водотушения предъявляются следующие основные требования:

  • в любую возможную точку пожара на судне вода должна подаваться не менее чем двумя струями от независимых пожарных рожков;
  • высота струй должна быть не менее 12 м;
  • производительность пожарных насосов должна одновременно обеспечить включение двух рожков и таких потребителей, как водотушение спринклерной системы, система водораспыления (для тушения пожаров в машинном и котельном отделениях), системы водяных завес, системы пенотушения и др.
  • Система должна обеспечить разветвление рожков таким образом, чтобы на открытых палубах и длинных коридорах рожки устанавливались бы на расстоянии один от другого не менее 20 м. Во внутренних помещениях корпуса и надстроек рожки размещают в коридорах у трапов и у входов в помещения. В машинном и котельном отделениях соответственно устанавливаются по два рожка.
  • Около каждого пожарного рожка размещают рукава с ручными стволами. На открытых палубах длина рукавов составляет 20, а во внутренних помещениях—10 м. Диаметр парусиновых рукавов должен быть не менее 50 мм, внутренний диаметр насадки не менее 13 мм.

На пассажирских судах система водотушения состоит из нескольких кольцевых систем, соединенных между собой вертикальными перемычками. Та магистраль системы, которая располагается в утепленных помещениях, находится под напором воды без круглосуточной работы пожарного насоса, с помощью напорных пневмогидравлических цистерн. С падением давления в пневмогидравлических цистернах сработает реле минимального давления и включит в работу пожарный насос.

Как правило, на пассажирских судах применяется спринклерная водяная система, предусматривающая размещение на трубопроводе спринклерных головок через каждые 2,5—3,5 м. Каждая спринклерная головка имеет клапан, который постоянно закрыт с помощью замка, скрепленного легкоплавким припоем. С повышением температуры в помещениях до 60—100°С припой плавится, замок освобождает клапан, и под давлением воды последний открывается.

Спринклерная головка имеет распылитель, с помощью которого вода при выходе разбрызгивается с радиусом полета 3—4 м. Трубопровод этой системы обычно заполняется сжатым воздухом, но при открытии хотя бы одного спринклера автоматически заполняется водой.

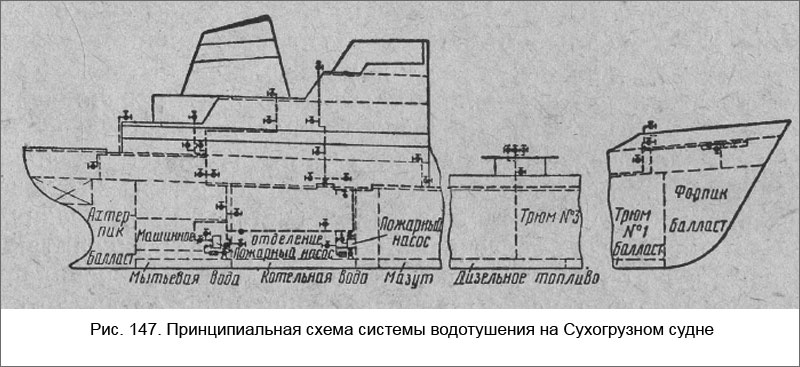

Принципиальная схема системы водотушения на Сухогрузном судне

На судах применяются также стационарные водораспыляющие устройства (дренчеры). Такое устройство состоит из укрепленных вверху у палубы труб, снабженных распыливающими гидравлическими головками через 350 мм. Вода к трубам подается с помощью пожарных рукавов. На сухогрузных судах, где большая часть трубопроводов системы проходит по верхней палубе, трубы находятся в осушенном состоянии. На рис. 147 показана схема системы водотушения на сухогрузном судне. На морских транспортных судах трубопровод водотушения смонтирован из стальных труб диаметром 50—75 мм, а также из медных и медноникелевых труб с бронзовой и латунной арматурой.

Автоматизация водотушения

Чтобы ликвидировать пожар в самом его начале, необходимо его вовремя обнаружить. С этой целью суда оборудуют системами пожарной сигнализации. Сигналы могут подаваться по радио, колоколами, гудками, сиренами и сетью звонков.

Системы пожарной сигнализации в зависимости от принципа ,их действия бывают электрические и дымовые. С помощью датчиков-извещателей, приводимых вручную или срабатывающих автоматически при появлении дыма, пламени или повышении температуры воздуха в охраняемом помещении, замыкаются или переключаются электрические цепи, в результате чего на приемной станции сигналов приводится в действие световые или звуковые сигналы.

Сигнальная пожарная система ручного управления представляет собой развернутую сеть с датчиками-извещателями кнопочного типа, устанавливаемыми в контролируемых помещениях, коридорах, на палубах. Ею нельзя оборудовать грузовые трюмы, кладовые и другие помещения, где редко бывают люди.

Широкое распространение на судах получили автоматические извещатели, реагирующие на температуру воздуха, на дым или свет пламени возникшего очага пожара. На рис. 148 показана одна из принципиальных схем пожарной сигнализации.

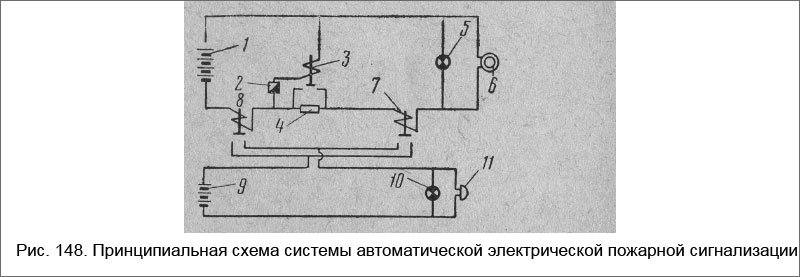

Принципиальная схема системы автоматической электрической пожарной сигнализации

Через датчик-извещатель 2 и соленоид 3 от батареи 1 проходит электрический ток, предотвращая выпадение сердечника из соленоида. Через сопротивление 4 проходит сила тока недостаточная, чтобы привести в действие красную лампу 5 и тревожный колокол 6, установленные на станции приема сигналов от извещателей. Как только под действием температуры воздуха, дыма или пламени сработает извещатель 2, он разомкнет цепь, сердечник соленоида 3 выпадает, ток полной силой поступит в лампу 5 и колокол 6, которые известят обслуживающий персонал о пожарной опасности в районе нахождения извещателя по номеру на приемной станции. При такой системе каждый датчик-извещатель включается в самостоятельную пару проводов (луч), идущих на приемную станцию сигналов. Такая схема называется лучевой. Контроль за исправностью сигнальной пожарной системы, ее постоянной готовностью, осуществляется вторым лучом—контрольной цепью, состоящей из источника электроэнергии 9, белой лампы 10 и звукового сигнала 11 с более слабым звуком. При неисправности источника питания или обрыве провода прекращается снабжение луча током, сердечники соленоидов 7 и 8 выпадут, включится лампа 10 и звуковой сигнал 11. Вахтенная служба будет оповещена о неисправности этой пожарной сигнальной системы. Принцип работы современных датчиков-извещателей основан на преобразовании ультрафиолетового излучения открытого пламени в электрическую энергию или воздействии продуктов сгорания (дыма) на ток ионизированной камеры, используемой как датчик и т. д. Широкое распространение получили в качестве чувствительных элементов извещателей биметаллические пластинки, устанавливаемые в газонапорных корпусах.

Система паротушения

Такие материалы, как горючие жидкости, волокнистые вещества и другие, можно тушить путем снижения в зоне очага количества кислорода за счет введения в помещение водяного пара или инертных газов. Система паротушения на судах является наиболее эффектной при тушении пожаров в грузовых трюмах, топливных и масляных цистернах, котельных, машинных и грузовых насосных отделениях, малярных и других помещениях. В паротушении используется насыщенный пар с давлением 6—7 кГ/см2. На судне может быть 1—2 или более станций паротушения, от которых пар по независимым трубам поступает в охраняемые помещения. Диаметр труб подбирается так, чтобы помещения можно было заполнить паром не более чем за 15 мин. Открытые отверстия отростков располагаются в верхних частях емкостей, служащих для хранения нефтепродуктов, а в сухогрузных трюмах — на высоте 0,8— 1,0 м от настила пола. Принципиальная схема системы паротушения на сухогрузном судне показана на рис. 149. На каждой станции паротушения имеется табличка с указанием назначения каждого стопорного клапана.

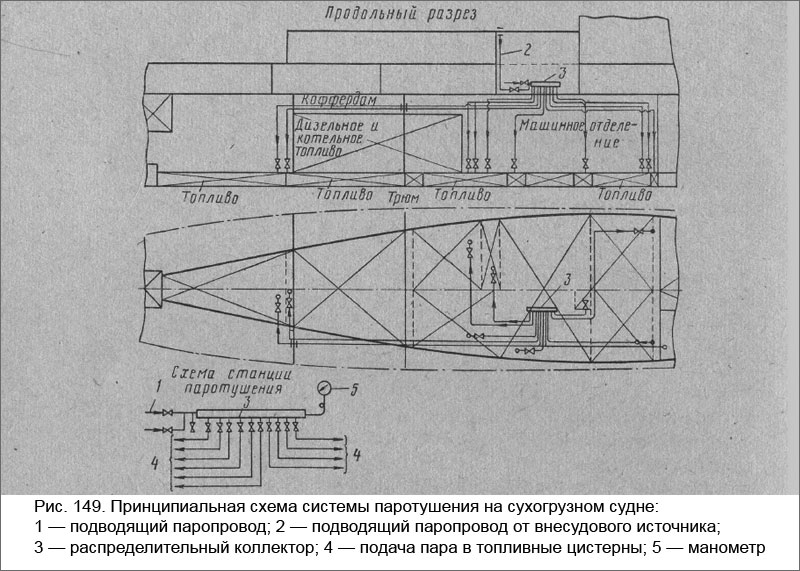

Принципиальная схема системы паротушения на сухогрузном судне

К паротушению предъявляются, кроме отмеченных выше, следующие требования:

  • присоединение трубопровода паротушения к магистрали паровых механизмов не допускается;
  • клапаны для пуска пара должны быть легкодоступны, снабжены отличительными надписями и окрашены в красный цвет;
  • диаметр трубопроводов паротушения должен быть не менее 20 мм;
  • трубопровод должен быть изготовлен из стальных цельнотянутых труб, арматура — из стали, с бронзовыми гнездами и направляющими;

Системы пенотушения

Химическая пена представляет собой продукт реакции щелочных и кислотных растворов в присутствии стабилизаторов, а воздушно-механическая пена — механическую смесь пенообразователя, воды и воздуха. Для получения химической пены применяют, например, смесь сернокислого алюминия и каолина с добавками экстракта лакричного корня и другие составы в виде порошка.

На судах широкое распространение получил пеногенератор ПГ-50-С, применяемый в системах для выработки химической пены. Порошок засыпается в бункер, имеющий защитную сетку, и через невозвратный клапан подсасывается потоком воды. От смешания порошка и воды в выходном диффузоре и трубопроводах за пеногенератором образуется пена.

Химическая пена является достаточно эффективным средством тушения пожара в машинно-котельных отделениях, в топливных отсеках и других помещениях. Однако системы химического пенотушения имеют ряд недостатков, которые дают основание на новых судах отдать предпочтение системам, вырабатывающим воздушно-механическую пену. К недостаткам можно отнести, например, разрушение пены при посылке ее через трубопровод, превышающий длину 60—80 м, при длительном хранении пенопорошок комкается и теряет пенообразующие качества.

Для получения воздушно-механической пены в качестве пенообразователя используют не порошок, а пенообразующую жидкость, при взаимодействии которой с водой и воздухом образуется пена. Применяется пресная и морская вода, но интенсивность пенообразователя при морской воде несколько меньшая. На рис. 150 показана схема станции воздушно-механического пенотушения, в которой пена образуется непосредственно за резервуаром, хранящим смесь пенообразователя с пресной водой. От системы сжатого воздуха по трубопроводу к резервуару подается воздух, когда открывается клапан. Смесь пенообразователя с водой вытесняется из резервуара воздухом по сифонной трубке, в которой имеется отверстие, расположенное под свободным уровнем жидкости в резервуаре. Через отверстие воздух также попадает в сифонную трубку и, насыщая смесь пенообразователя с водой, способствует образованию воздушно-механической пены. По пенопроводу пена поступает в охраняемое помещение (на участок пожара) и с помощью крана, шланга и крана с соплом подается на очаг пожара. Как правило, систему обслуживают две станции, рассредоточенные в отдельных отсеках. По устранению пожара система продувается воздухом. Практически на 1 м3 воздушно¬механической пены необходимо 1—1,5 кг пенообразователя и 100 л воды.

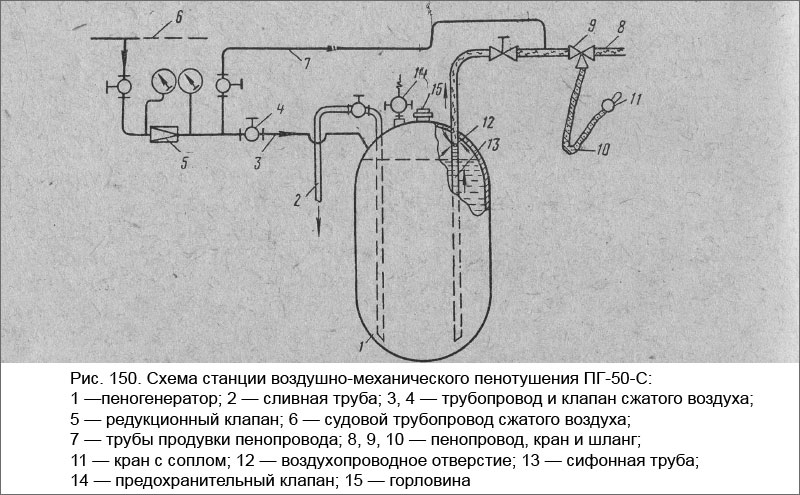

Схема станции воздушно-механического пенотушения ПГ-50-С

Существует и ряд других устройств воздушно-механического пенотушения. Утечки воздуха из баллонов контролируют показанием манометров. Если показание анализов отрицательное, пенообразователь следует сменить. Температура в помещениях станций должна быть не ниже +3°С. В процессе подготовки системы к действию проверяют наличие пенообразователя в резервуарах и воздуха в воздушных баллонах. Со щита дистанционного управления проверяют работу дистанционных клапанов и клинкетных задвижек, а также выполняют другие манипуляции в соответствии с инструкцией.

Системы углекислотного тушения

Для тушения пожаров легко воспламеняющихся жидкостей, волокнистых материалов и находящегося под напряжением электрического оборудования применяется углекислота. Запасы углекислоты хранятся на станциях углекислотного тушения в стальных баллонах емкостью 40 л, размещенных группами (батареями). Расположение помещений для углекислотных станций подбирается таким образом, чтобы оно было изолировано от жилых и служебных помещений газонепроницаемыми перегородками. Углекислотное помещение обязательно должно иметь непосредственный выход на палубу, хорошую вентиляцию и тепловую изоляцию стенок. Температура помещений не должна быть выше +40° С и ниже +2° С. В углекислотных станциях баллоны размещают обычно двумя-тремя группами (батареями), причем каждая группа, состоящая более чем из 6 баллонов, имеет ручное управление пуска, осуществляемое перемещением штанги или натяжением троса усилием одного человека. Ручное управление используется в качестве резервного, при наличии пневматического или электрического привода на более крупные батареи. Система с двумя станциями тушения показана на принципиальной схеме рис. 151.

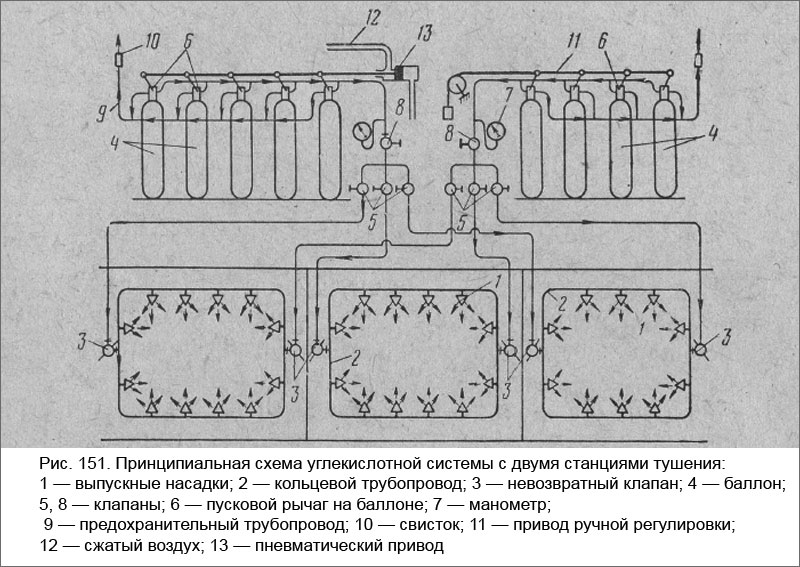

Принципиальная схема углекислотной системы с двумя станциями тушения

При произвольной разрядке углекислота из баллона поступает в предохранительный трубопровод 9, отводящий ее в атмосферу. Свисток 10 извещает о саморазрядке баллонов. Давление углекислоты в трубопроводе контролируется манометром 7. Работает система следующим образом. Пневматическое управление открывает доступ углекислоты в систему из основной батареи. Ручным приводом можно добавочно включить резервную группу. С помощью стопорных клапанов 8 и 5 углекислый газ через кольцевой трубопровод 2 и насадку 1 подается в помещение, охваченное пожаром.

Углекислотная установка должна обеспечить заполнение помещения с очагом пожара на 30% его объема не более чем за 15 мин. От баллонов до стопорного клапана 8 применяют медные, а на участке от этого клапана до выпускных насадок— стальные оцинкованные трубы. В соединениях применяются фибровые прокладки.

Контрольные вопросы

  • Какие судовые противопожарные системы относятся к группе химического тушения?
  • Какие противопожарные системы относятся к группе тушащих и к группе защиты?
  • На каком принципе работают автоматические извещатели?
  • Для тушения каких помещений может применяться паротушение?
  • Как работает станция воздушно-механического пенотушения?
  • Какие требования предъявляются к системе углекислотного тушения?
