Судовая грузовая система

Для погрузки и выгрузки жидкого груза применяют один и тот же грузовой трубопровод. Он должен быть выполнен с таким расчетом, чтобы перекачивание груза осуществлялось со скоростью 2—2,5 м/с, а производительность насосов обеспечивала выгрузку груза за время, не превышающее 10 ч. Всасывающую магистраль прокладывают с каждой стороны диаметральной переборки поверх набора днища на высоте от днища 1200—2000 мм по направлению к разгрузочным насосам. В концевых цистернах (танках) и в насосном отделении магистрали левого и правого бортов соединяют поперечным трубопроводом с разобщительным клапаном. От основных магистралей в грузовые цистерны идут отростки с расположенными на концах приемными патрубками (рис. 3.46).

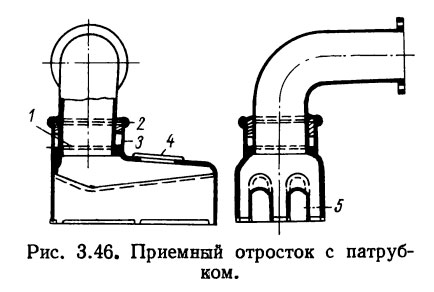

Приемный отросток с патрубком

Патрубки обычно устанавливают на днище у продольной или кормовой переборки цистерны (танка). Они имеют сальниковое уплотнение, которое состоит из бронзового кольца 1 и пеньковой набивки 3, залитой свинцом 2. Для лучшего приема нефтепродуктов патрубок снабжен окнами 5 и крышкой 4 для чистки приемной коробки. Площадь сечения окон должна составлять не менее 1,5 площади сечения всасывающего трубопровода.

Для выгрузки жидкостей используют центробежные и поршневые грузовые насосы в вертикальном и горизонтальном исполнении. В качестве привода для насосов применяют паровые машины, турбины или электродвигатели.

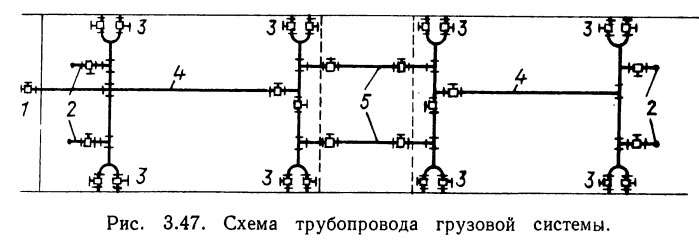

На рис. 3.47 приведена схема расположенного на верхней палубе трубопровода грузовой системы танкера. Разгрузочный трубопровод 5 начинается у насосов и выходит на верхнюю палубу, где прокладывается в виде магистральной линии 4. От нее идут поперечные трубопроводы, на концах которых установлены клинкеты 3. Во время погрузки и выгрузки к клинкетам присоединяют гибкие шланги. Груз принимают и выгружают через отростки 1 и 2.

Схема трубопровода грузовой системы

Остатки груза, не забранного грузовой системой, удаляют из трюмов с помощью зачистной системы. По конструкции она подобна грузовой и отличается лишь меньшей производительностью насосов и меньшими диаметрами труб. Производительность зачистных систем составляет 10—25 % производительности грузовых систем судна.

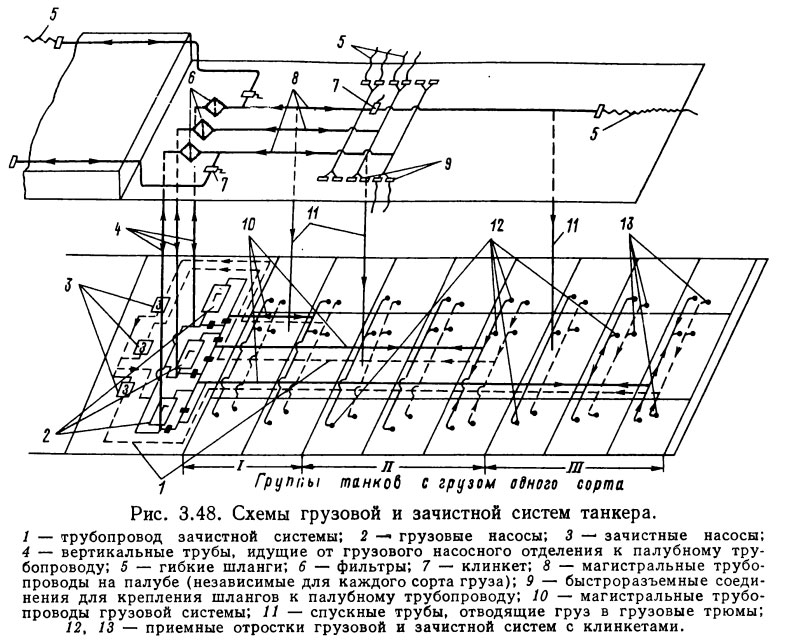

На рис. 3.48 представлены схемы грузовой и зачистной систем на танкере, перевозящем несколько сортов грузов. Прием груза с берега и подача его в трюмы осуществляются береговыми насосными станциями закрытым способом с помощью гибких шлангов, которые крепят к приемным патрубкам с помощью быстроразъемных соединений.

Схемы грузовой и зачистной систем танкера

Выдача груза с судна выполняется грузовыми насосами, а окончательная зачистка танков — зачистными насосами. Прием груза из танков и их зачистка производятся через приемные отростки. Для предохранения от попадания в грузовые насосы посторонних предметов перед ними предусмотрены фильтры. Зачистные насосы включают после того, как уровень жидкости в танках снизится до 800—1000 мм от днища. Зачистной и грузовой трубопроводы выполняют из стальных труб на монтажной стыковой сварке и на фланцевых соединениях с прокладками из прессшпана. Запорная арматура трубопроводов должна быть клинкетного типа и расположена как можно ближе к приемному патрубку. Управление ею осуществляется с палубы при помощи приводов.

Литература

Судовые системы и трубопроводы - Овчинников И.Н., Овчинников Е.И. [1988]
