Ротационные пластинчатые компрессоры

Ротационными компрессорами называют обширный класс машин для сжатия воздуха и газов, основанных на том же принципе, что и поршневые компрессоры.

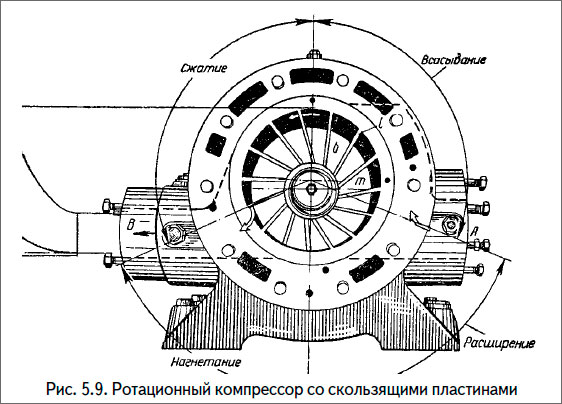

Схема одновального пластинчатого ротационного компрессора показана на рис. 5.9.

Ротационный компрессор со скользящими пластинами

Ротационный компрессор со скользящими пластинами состоит из цилиндрического корпуса, в котором эксцентрично расположен ротор так, что поверхности цилиндра и ротора образуют серповидное рабочее пространство. В теле ротора по радиусу несколько наклонно в сторону движения сделаны пазы. В пазы вставлены свободно тонкие стальные пластинки.

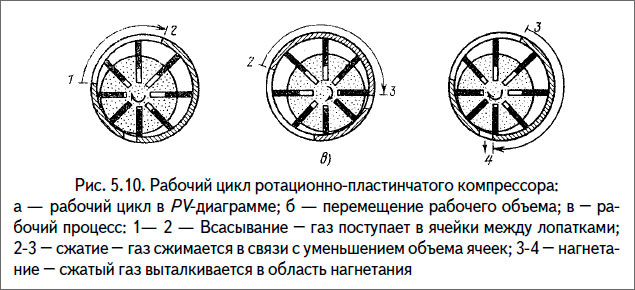

На рис. 5.10 приведен цикл ротационно-пластинчатого компрессора.

При вращении ротора пластины под действием центробежной силы выдвигаются по внутренней поверхности цилиндра. При этом они образуют ряд вращающихся камер, объем которых зависит от угла поворота вала. Камеры изменяют свой объем в течение полуоборота вала от максимального значения до минимального. Затем камеры отсекаются пластинами от всасывающего канала, объем их уменьшается и происходит сжатие газа до тех пор, пока передняя пластина камеры не достигнет кромки выхлопного канала. В момент перехода пластиной этой кромки начинается выталкивание газа или воздуха из камеры в нагнетательный канал, которое заканчивается, когда пластина достигнет кромки выхлопного окна. Далее при движении пластины газ, оставшийся в камере, вытесняется через неплотности.

На участке происходит расширение газа из мертвого пространства, всасывание, сжатие и нагнетание.

Рабочий цикл ротационно-пластинчатого компрессора

Двухроторный винтовой компрессор

Литература

Вспомогательные механизмы и судовые системы. Э. В. КОРНИЛОВ, П. В. БОЙКО, Э. И. ГОЛОФАСТОВ (2009)
