Форсунки судовых дизелей

Форсунки предназначены для впрыска топлива в камеру сгорания в виде мелко распыленного аэрозоля. Они должны обеспечивать оптимальные условия смесеобразования, основными из которых являются мелкость распыливания и равномерность распределения топлива по камере сгорания.

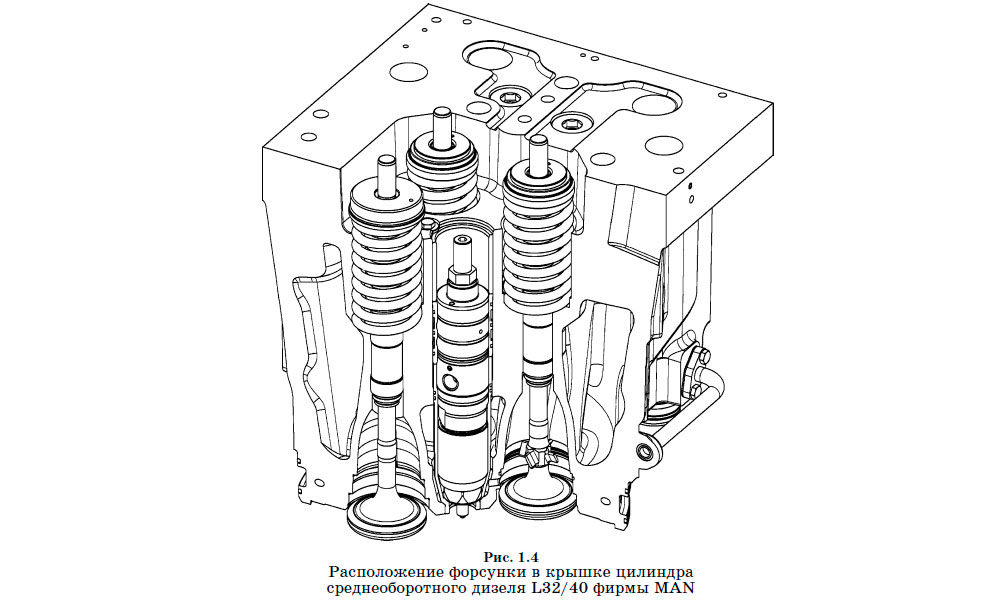

Расположение форсунки в крышке цилиндра среднеоборотного дизеля L32/40 фирмы MAN

Для облегчения компоновки на дизеле форсунки должны иметь минимальные размеры. Кроме того, уменьшение объема внутренней полости форсунки позволяет повысить давление впрыска и сократить вредное влияние волн давления на процесс топливоподачи. Для четырехтактных судовых средне и высокооборотных дизелей центральное расположение форсунки в крышке цилиндров, когда сопловый наконечник равноудален от стенок камеры сгорания, является наиболее типичным. Пример центрального расположения форсунки в крышке цилиндров среднеоборотного двигателя типа L32/40 фирмы MAN представлено на рисунке 1.4.

Для двухтактных дизелей с прямоточно-клапанной схемой продувки наличие центрально расположенного выпускного клапана определило периферийное расположение двух или трех форсунок на один рабочий цилиндр. При этом сопловые наконечники имеют строго ориентированные отверстия для покрытия струями распыляемого топлива определенного пространства камеры сгорания.

Из всего многообразия конструкций на судовых дизелях наибольшее распространение получили форсунки закрытого типа, т. е. форсунки, в которых установлен специальный клапан, разъединяющий полость распылителя форсунки и рабочего цилиндра в течение всего цикла, кроме процесса впрыска. Как правило, для этих целей используются игольчатые клапаны с автоматическим открытием под действием давления топлива, подаваемого от топливного насоса в полость форсунки. Некоторые конструкции форсунок средне и высокооборотных судовых дизелей представлены на рисунке 1.5.

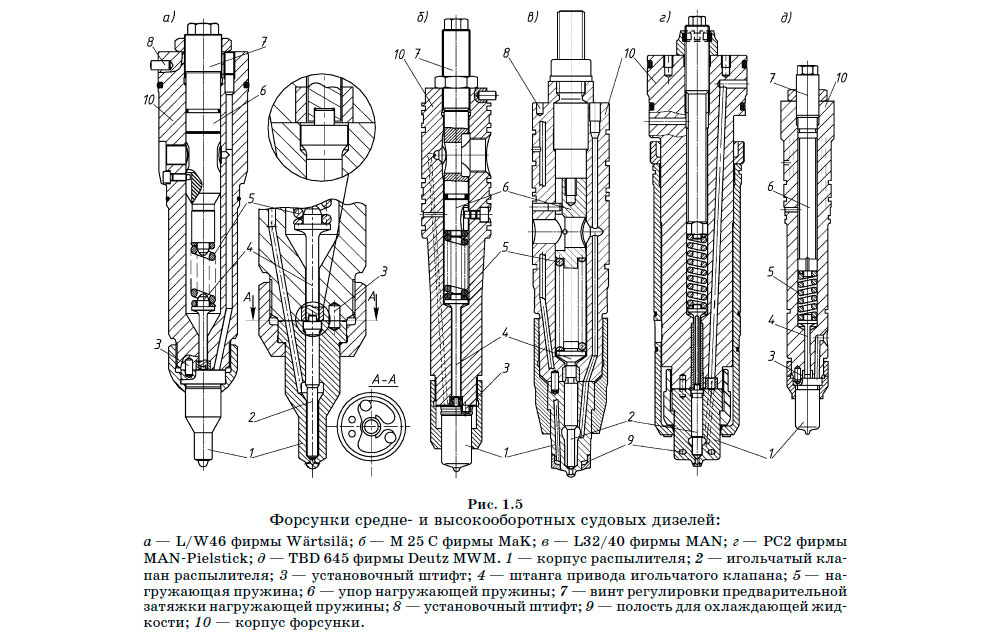

Форсунки средне и высокооборотных судовых дизелей

Прижатие игольчатого клапана к седлу осуществляется с помощью цилиндрической пружины, которая передает усилие на хвостовик клапана через специальную подвижную штангу. Наличие штанги позволяет вынести пружину из зоны действия высоких температур, облегчить регулировку форсунки и уменьшить габариты распылителя. Штанга изготавливается по возможности более легкой, так как увеличение массы подвижных деталей ведет к снижению быстродействия игольчатого клапана, затягиванию окончания впрыскивания, ускоренному изнашиванию запирающего конуса. По этим причинам в некоторых конструкциях от длинной штанги стараются отказаться. Ряд производителей переходят на использование форсунок с низким расположением пружины и короткой штангой-тарелкой под ней (рис. 1.5в). При этом сама форсунка становится компактнее.

Первоначальная затяжка пружины, которая определяет давление открытия игольчатого клапана, осуществляется с помощью регулировочного болта, установленного в верхнем торце форсунки, или путем установки под пружину специальных калиброванных шайб. Последнее решение характерно для ряда высокооборотных дизелей относительно небольшой цилиндровой мощности.

Между регулировочным болтом и пружиной игольчатого клапана в ряде конструкций устанавливается промежуточный упор, в котором выполнен паз для прохождения через него штуцера подвода топлива к форсунке (рис. 1.5а–в). Штуцер прижимается к лунке на внутренней стороне стенки корпуса форсунки. От осевого проворачивания промежуточный упор фиксируется с помощью фиксирующего штифта. Такое решение позволяет избежать деформации корпуса под действием силы прижатия топливного штуцера, которая может привести к заклиниванию форсунки.

Внутренняя полость камеры для установки пружины используется для сбора протечек топлива, которое, просочившись вдоль цилиндрической поверхности иглы, создает ванну для пружины, обеспечивая ее смазывание и отвод теплоты. Это предохраняет последнюю от коррозии и на 20...25% уменьшает динамические напряжения в витках.

Сливное отверстие для отвода протечек в дренажный канал располагают в верхней части форсунки для поддержания камеры пружины в постоянно заполненном состоянии.

Для предотвращения попадания протечек в охлаждающую воду на корпусе форсунки устанавливаются специальные резиновые уплотнительные кольца, разделяющие каналы подвода и отвода различных сред.

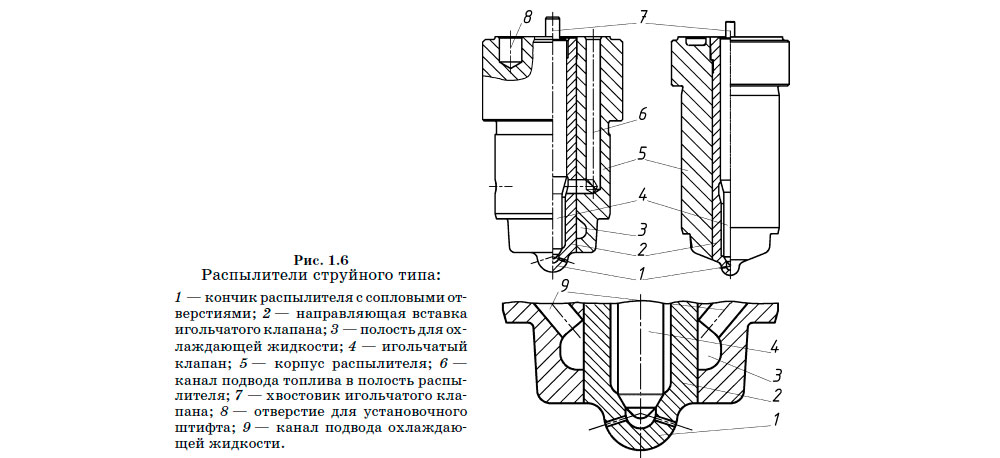

Распылитель — наиболее ответственный элемент конструкции форсунки. На рисунке 1.6 показаны конструкции некоторых распылителей четырехтактных судовых дизелей.

Распылители струйного типа

Высокие значения температур, действующие в камере сгорания двигателя, могут привести к перегреву распылителя, в результате чего может произойти заклинивание игольчатого клапана, направляющий стержень которого вместе с направляющим отверстием в корпусе распылителя образует прецизионную пару. В результате зависания иглы происходит закоксовывание сопловых отверстий. Особенно высока вероятность заклинивания у распылителей форсунок, работающих на тяжелых топливах, которые подаются к распылителю с температурой 100...140°C. При перегреве распылителя снижается твердость запирающих поверхностей, увеличивается их износ, изменяется величина зазоров в прецизионных соединениях, уменьшается их герметичность. Все это носит прогрессирующий характер, так как ведет к ухудшению условий протекания рабочего процесса в двигателе. Максимально допустимая температура кончиков распылителей обычно не должна превышать 220...240°C, более высокие значения ведут к быстрому снижению их работоспособности.

Для предотвращения перегрева в корпусе распылителя предусматриваются полости для подвода к ним охлаждающей воды (рис. 1.6в–д) или масла (рис. 1.6б). Эти же полости, а также внутренние каналы подвода охлаждающей жидкости позволяют поддерживать температурный режим форсунки при неработающем двигателе, находящемся в горячем резерве.

Другой вариант предотвращения перегрева распылителя основан на уменьшении площади выступающей части распылителя в камеру сгорания. В ряде конструкций форсунок СОД и ВОД используются длиннокорпусные распылители (рис. 1.5а) с удлиненной нижней частью между цилиндрической поверхностью и запорным конусом. Их использование позволяет удалить прецизионную пару от наиболее нагретой нижней части и укоротить штангу, уменьшить диаметр ее нижней части. Кроме того, обеспечивается эффективное и равномерное охлаждение топливом иглы и корпуса распылителя в кольцевом зазоре у нижней части иглы. Тепловая защита основана на принципе противотока: тепловой поток направлен вверх, холодное топливо — вниз. Сокращение площади поверхностей, выступающих в камеру сгорания, приводит к тому, что количество тепла, воспринимаемое распылителем, сокращается. К тому же сам корпус распылителя плотно прилегает к латунному стакану, установленному в крышке цилиндра, интенсивно охлаждаемому водой из системы охлаждения двигателя.

Для двигателей с непосредственным впрыском топлива в камеру сгорания широко используются многоструйные распылители клапанного типа. Корпус распылителя может быть как цельным, так и составным (рис. 1.6), с охлаждающей полостью или без нее. Нижняя часть распылителя представляет собой сопловый наконечник, в котором имеется ряд отверстий, просверленных под определенным углом к оси рабочего цилиндра. Число отверстий может составлять от 1 до 10, а их диаметр колеблется от 0,12 до 1,05 мм. При центральном положении форсунки отверстия располагают симметрично по окружности. Если форсунка смещена или наклонена, отверстия располагают несимметрично. Для уменьшения подтекания топлива объем подыгольчатого пространства стараются свести к минимуму, а отверстия сверлятся непосредственно под запорный конус. В этом случае уменьшается закоксовывание распылителя, сокращаются выбросы сажи и, особенно, углеводородов.

От основного объема полости распылителя сопловый наконечник отделяется игольчатым клапаном, плотно прижатым к седлу с помощью пружины. Обычно угол запорного конуса равен 60°, а угол посадочной поверхности на 0,5...1,5° меньше, чем у иглы. Это обеспечивает быструю посадку иглы без сильного удара о седло и надежное уплотнение.

При увеличении давления в полости распылителя сила, действующая на клапан, возрастает, и когда достигается значение, достаточное для преодоления усилия пружины, клапан открывается, пропуская топливо в сопловый наконечник, и далее, через сопловые отверстия, в камеру сгорания двигателя. Ход игольчатого клапана ограничивается специальным упором в корпусе форсунки. Высота подъема клапана обычно лежит в пределах 0,5...1,5 мм и зависит от размеров форсунки и количества пропускаемого ею топлива. С увеличением хода иглы растут динамические силы удара ее о седло и упор, что приводит к появлению наклепа и потере плотности посадки иглы. Для увеличения срока службы упор изготавливается в виде вставки в корпус, выполненной из более твердого материала (рис. 1.5а).

При снижении давления в полости распылителя игла клапана под действием пружины опускается, отделяя полость соплового наконечника от полости распылителя. Давление закрытия игольчатого клапана всегда ниже, чем давление открытия. Это объясняется тем, что с момента отрыва иглы от седла давление топлива действует на всю поверхность клапана. В результате давление, необходимое для удержания клапана в открытом состоянии, будет меньше, чем давление, необходимое для его открытия. Данное явление называется дифференциальным эффектом иглы. Его наличие приводит к тому, что качество распыливания топлива в заключительной фазе будет хуже, чем в начальной стадии.

Форсунки судовых малооборотных двухтактных дизелей по своему принципу действия и ряду конструктивных решений аналогичны форсункам средне- и высокооборотных двигателей, однако имеют ряд особенностей, вызванных специфическими требованиями. На рисунке 1.7 представлен общий вид форсунок судовых малооборотных дизелей двух ведущих производителей— фирм Wärtsilä и MAN. На рисунке 1.7в представлена конструкция форсунки двигателя RT-flex 50B с электронным управлением впрыском. Такая форсунка имеет ряд конструктивных особенностей, которые будут рассмотрены нами далее.

Главной отличительной особенностью форсунок малооборотных дизелей является широкое использование в них сменных наконечников распылителя (рис. 1.7, 1.8). Это актуально для двигателей, особенно при их работе на мазутах, так как позволяет заменять сопловый наконечник, имеющий наименьший ресурс, без замены дорогостоящей прецизионной пары игольчатого клапана. При такой конструкции наконечник через корпус распылителя стягивается с корпусом игольчатого клапана, образуя дополнительный прецизионный разъем (рис. 1.8а, г, д).

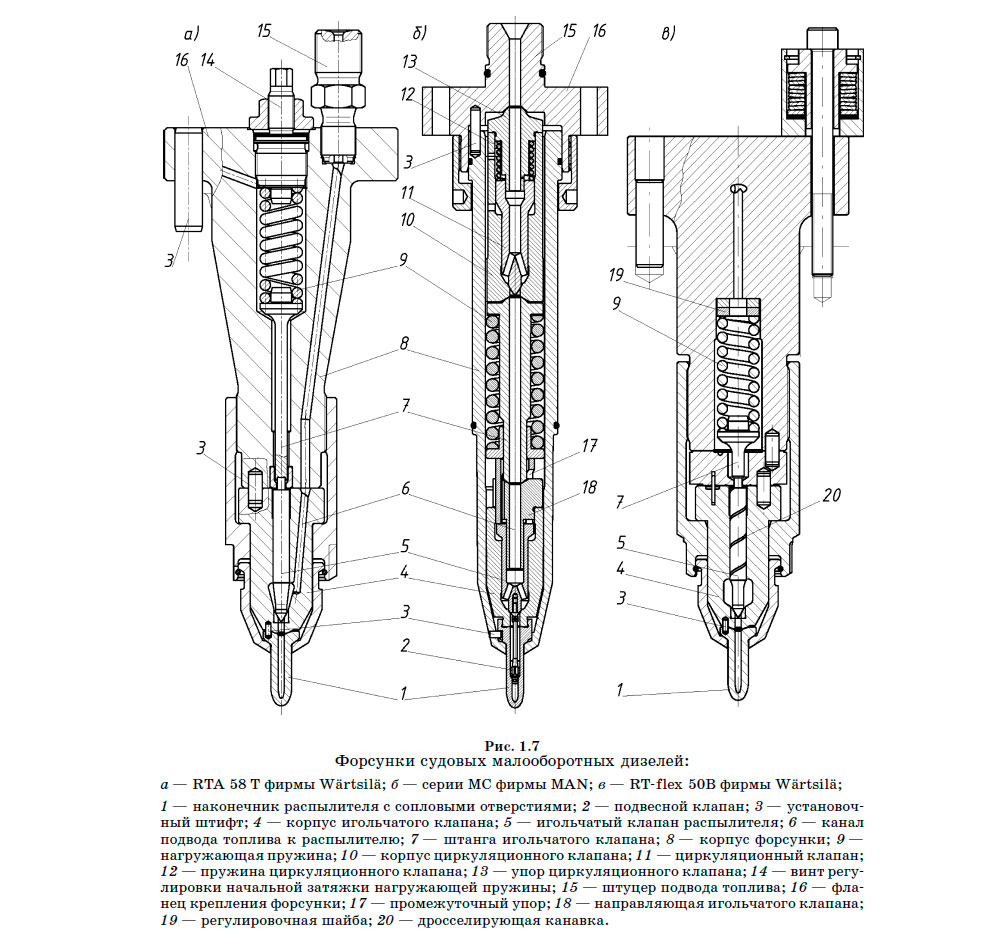

Форсунки судовых малооборотных дизелей

В составном распылителе упрощается изготовление прецизионной пары, она меньше подвержена тепловым нагрузкам. Для форсунок малооборотных дизелей используются многоструйные распылители, которые в большей степени соответствуют смесеобразованию в неразделенных камерах сгорания (рис. 1.8).

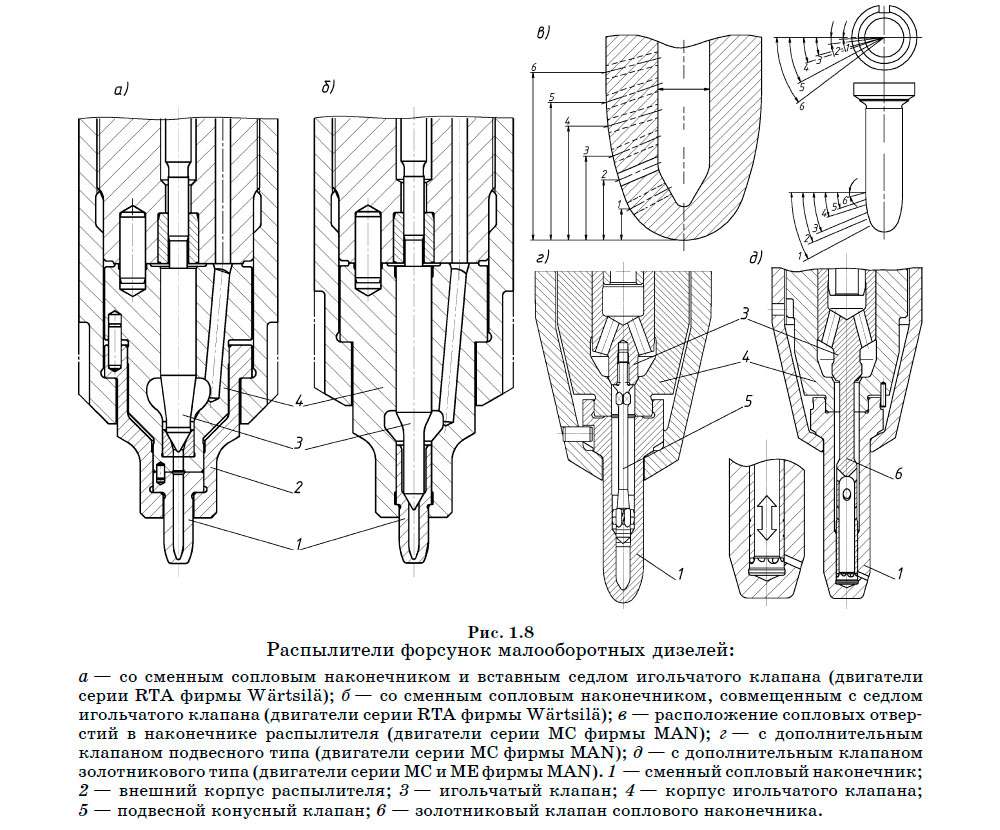

Распылители форсунок малооборотных дизелей

У форсунок с периферийным расположением сопловые отверстия должны формировать струи аэрозоля, которые покрывают определенное пространство камеры сгорания. В результате сопловые отверстия приходится располагать с одной стороны соплового наконечника, слегка смещая их на некоторый угол и по высоте (рис. 1.8в). При этом сопловый наконечник приходится удлинять, увеличивая тем самым площадь выступающей части и, следовательно, количества тепла, воспринимаемого им. Кроме того, возрастает объем подыголочной камеры, в котором после завершения впрыска оставшееся топливо подвергается действию высоких температур. Некоторое количество топлива при этом испаряется, и через сопловые отверстия топливные пары попадают в рабочий цилиндр. Часть паров на стадии догорания успевает частично выгореть с образованием сажи, часть, поступившая в рабочий цилиндр уже после завершения процесса сгорания, увеличивает содержание в отработавших газах углеводородов. Кроме того, в подыголочной камере и на поверхности соплового наконечника под действием высоких температур происходит процесс пиролиза топлива с образованием твердого кокса, способного нарушить нормальные условия протекания процесса впрыска.

По причине, приведенной выше, все производители топливных систем для судовых малооборотных дизелей стараются сократить объем подыголочной камеры. Так, в своих новых разработках фирма Wärtsilä использовала наконечник, запрессованный в корпус, совместив его с седлом игольчатого клапана (рис. 1.8б).

Фирма MAN использовала дополнительный подвесной клапан конусного типа, который при закрытии основного клапана отсекает часть подыголочной камеры, оставляя только тот объем, который соответствует положению крайнего верхнего соплового отверстия (рис. 1.8г).

Наиболее полно проблема сокращения подыголочного объема решается в конструкции фирмы MAN, которая представлена на рисунке 1.8д. В данной конструкции фирма применила скользящий золотник, расположенный в канале подыголочной камеры, соединив его с основным клапаном распылителя. Недостатком такой конструкции является необходимость размещения всех сопловых отверстий в нижней части соплового наконечника. Как результат, отверстия имеют достаточно большой диаметр, что приводит к ухудшению качества распыливания. Поэтому форсунки с таким распылителем применяются преимущественно на двигателях с гидравлическим приводом топливного насоса, у которых давление впрыска топлива практически не зависит от частоты вращения двигателя.

Основной особенностью топливоподачи в двигателях, оборудованных аккумуляторными системами впрыска, является наличие постоянного давления в аккумуляторе, что ограничивает возможность его резкого сброса перед форсункой. В аккумуляторной системе впрыска давление в пространстве под иглой будет падать только за счет истечения топлива через сопловые отверстия. По мере падения давления в надыголочном пространстве игла будет опускаться, увеличивая тем самым гидравлическое сопротивление в зазоре между запорным конусом и седлом игольчатого клапана. По мере уменьшения зазора скорость истечения топлива из сопловых отверстий будет падать и в конце впрыска может оказаться недостаточной, чтобы сбросить остатки топлива с соплового наконечника. Образовавшаяся капля под действием высоких температур начнет коксоваться, и постепенно наконечник перестанет работать. При наличии винтовой канавки (рис. 1.7в), которая имеет достаточно большую длину, процесс впрыска будет протекать следующим образом: при подаче относительно большой порции топлива к форсунке от блока управления гидравлическое сопротивление канавки оказывается слишком большим, чтобы существенно повлиять на утечку топлива из надыголочного пространства (дросселирующее действие канавки очень велико). А вот при посадке иглы, когда подача топлива прекратилась, в какой-то момент сопротивление канавки станет меньше, чем сопротивление в зазоре между игольчатым клапаном и его седлом. При этом топливо из надыголочного пространства пойдет по пути наименьшего сопротивления, т. е. через винтовую канавку в камеру пружины и далее на слив, а игольчатый клапан быстро закроется, обеспечив резкую отсечку впрыска.

Еще одной важной особенностью топливоподачи в малооборотных дизелях является необходимость поддержания теплового режима всех элементов топливной аппаратуры для обеспечения заданной вязкости тяжелого топлива. Особенно это актуально при остановке двигателя, так как снижение температуры топлива может привести к недопустимому росту вязкости, при которой работа топливной системы будет невозможной. В ранних конструкциях данную проблему решали путем перевода двигателя перед остановкой на маловязкое топливо, которое заполняло систему топливоподачи и обеспечивало надежный пуск двигателя из холодного состояния. Сегодня данная процедура производится только при необходимости остановки не только самого двигателя, но и всех его систем.

В некоторых топливных системах для поддержания температуры устанавливаются местные подогреватели, так называемые спутники, осуществляющие нагрев элементов топливной аппаратуры за счет теплоты подводимого к ним водяного пара.

В настоящее время широко используются топливные системы с постоянной циркуляцией подогретого топлива. При этом топливо циркулирует не только во время стоянки двигателя, но и в периоды между впрысками. Таким образом обеспечивается не только поддержание заданной вязкости топлива, но и охлаждение форсунок.

Для обеспечения постоянной циркуляции в конструкцию элементов топливной системы внесен ряд изменений, основными из которых являются замена нагнетательного клапана ТНВД наполнительным и установка в форсунках циркуляционных клапанов. Подогретое топливо, подаваемое подкачивающим насосом с электрическим приводом в периоды между впрысками, через открытый наполнительный клапан попадает в надплунжерное пространство ТНВД, из которого по трубопроводу высокого давления поступает в форсунку. Далее топливо через открытый циркуляционный клапан попадает в охлаждающую полость форсунки, из которой оно по дренажному каналу сливается назад в расходную цистерну.

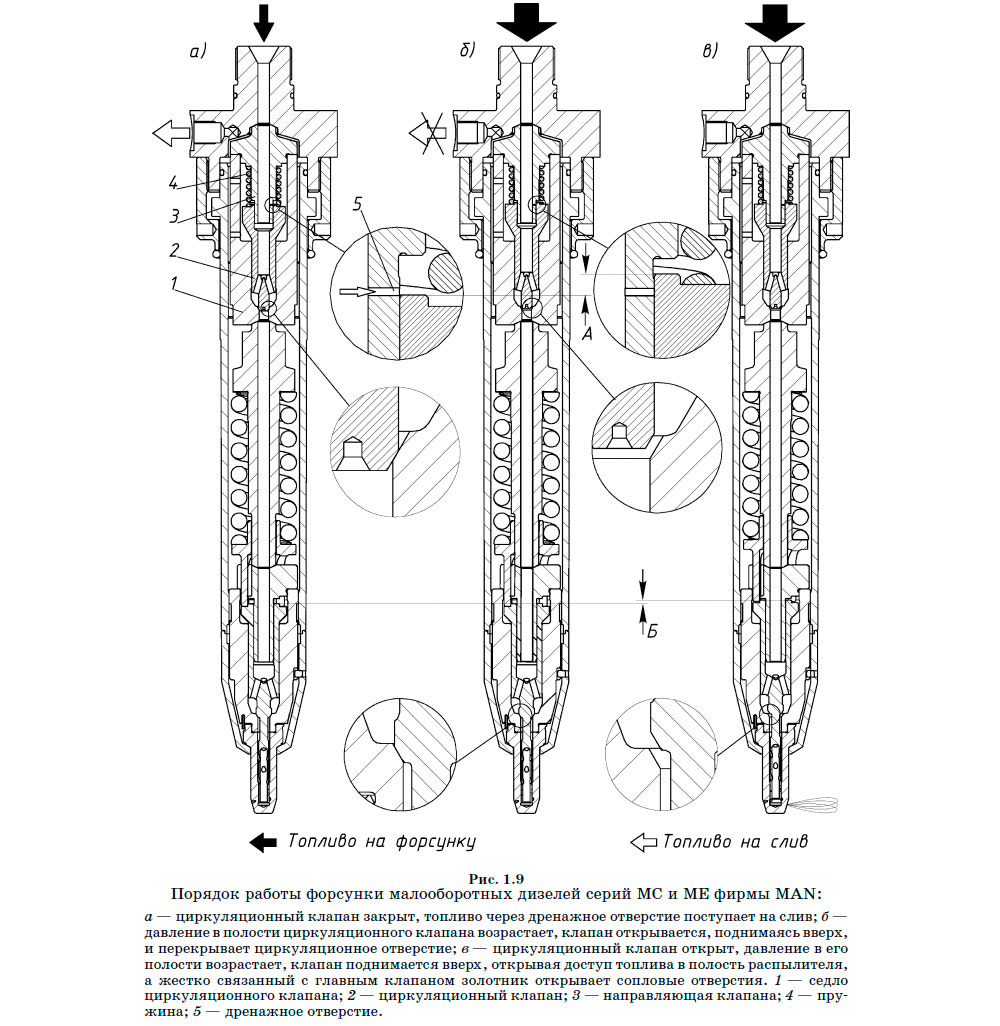

Схема работы форсунки малооборотного двигателя фирмы MAN, оборудованной циркуляционным клапаном, представлена на рисунке 1.9.

Порядок работы форсунки малооборотных дизелей серий MC и ME фирмы MAN

Циркуляционный клапан игольчатого типа, установленный в верхней части, разъединяет полость высокого давления форсунки и линию подвода топлива. При отсутствии подачи топливо в полость циркуляционного клапана поступает с давлением около 1 МПа, создаваемым подкачивающим насосом. Это давление недостаточно, чтобы открыть клапан, преодолев усилие нагружающей его пружины. В верхней направляющей клапана имеется небольшое дренажное отверстие, по которому топливо попадает из полости циркуляционного клапана в охлаждающую полость форсунки. Далее через сливной штуцер топливо отводится назад в расходную цистерну (рис. 1.9а).

В начале нагнетательного хода ТНВД дренажное отверстие оказывается не в состоянии отвести все топливо, поступающее из нагнетательной магистрали. В результате давление в полости клапана начинает увеличиваться, что приводит к его открытию. При поднятии клапана дренажное отверстие на направляющей перекрывается, и полость клапана оказывается отсоединенной от сливной магистрали. С этого момента все топливо, подаваемое ТНВД, поступает через открытый циркуляционный клапан в полость распылителя (рис. 1.9б).

При достижении давления, необходимого для открытия клапана распылителя, последний поднимается вверх, одновременно перемещая золотниковый клапан соплового наконечника и обеспечивая доступ топлива к сопловым отверстиям. Начинается впрыск (рис. 1.9в).

По окончании нагнетательного хода плунжера ТНВД все клапаны возвращаются в исходное положение.

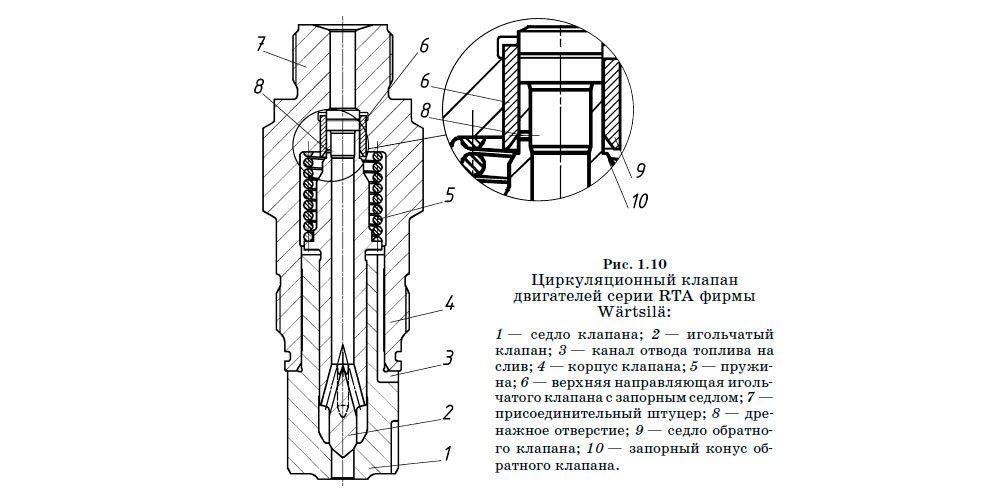

На рисунке 1.10 представлена конструкция циркуляционного клапана, используемого фирмой Wärtsilä для форсунок малооборотных двигателей серии RTA. Клапан размещается в присоединительном штуцере форсунки. По принципу действия он аналогичен рассмотренному ранее клапану фирмы MAN. Отличие состоит лишь в том, что для более надежного разъединения полости клапана от сливной магистрали, помимо золотниковой пары, здесь предусмотрено еще дополнительное уплотнение за счет установки обратного клапана, состоящего из запорного конуса, который садится на седло в направляющей втулке. Топливо через дренажное отверстие попадает во внешнюю полость клапана, откуда по специальному каналу отводится на охлаждение распылителя, а затем поступает на сливной штуцер, установленный на верхнем фланце форсунки.

Циркуляционный клапан двигателей серии RTA фирмы
Wärtsilä

Значительный рост максимального давления цикла в современных малооборотных двигателях привел к необходимости увеличения давления открытия игольчатого клапана распылителя. Это было продиктовано двумя основными соображениями. Во-первых, попыткой улучшить качество распыливания топлива на начальной стадии процесса впрыска, и, во-вторых, чтобы предотвратить заброс газов из камеры сгорания в топливную систему.

Однако для двигателей, работающих непосредственно на винт, у которых регулирование мощности осуществляется изменением числа оборотов, такое повышение может приводить к неустойчивой и неравномерной подаче на режимах малых ходов. Ухудшение условий сгорания приводит к повышенному нагарообразованию в камере сгорания и образованию отложений в подпоршневых полостях, которые ухудшают условия газообмена двигателя.

Работа двигателей на малых нагрузках значительно может быть улучшена путем снижения давления начала подачи топлива форсункой. Однако при переходе на режимы, близкие к максимальной мощности, давление должно быть повышено.

Раньше на судовых двигателях проблема регулирования давления открытия клапана распылителя решалась путем организации дополнительного гидравлического нагружения игольчатого клапана. Для этого двигатель оборудовался специальной системой для подачи топлива или масла в систему гидрозапирания форсунок. Изменяя давление в данной системе, можно изменять давление начала впрыска топлива форсункой. В настоящее время такая система на судовых дизелях используется только в форсунках с электрогидравлическим управлением процессом впрыска аккумуляторного типа (так называемых системах Common Rail).

Конструкция и принципы действия таких форсунок будут рассмотрены далее в соответствующих главах.

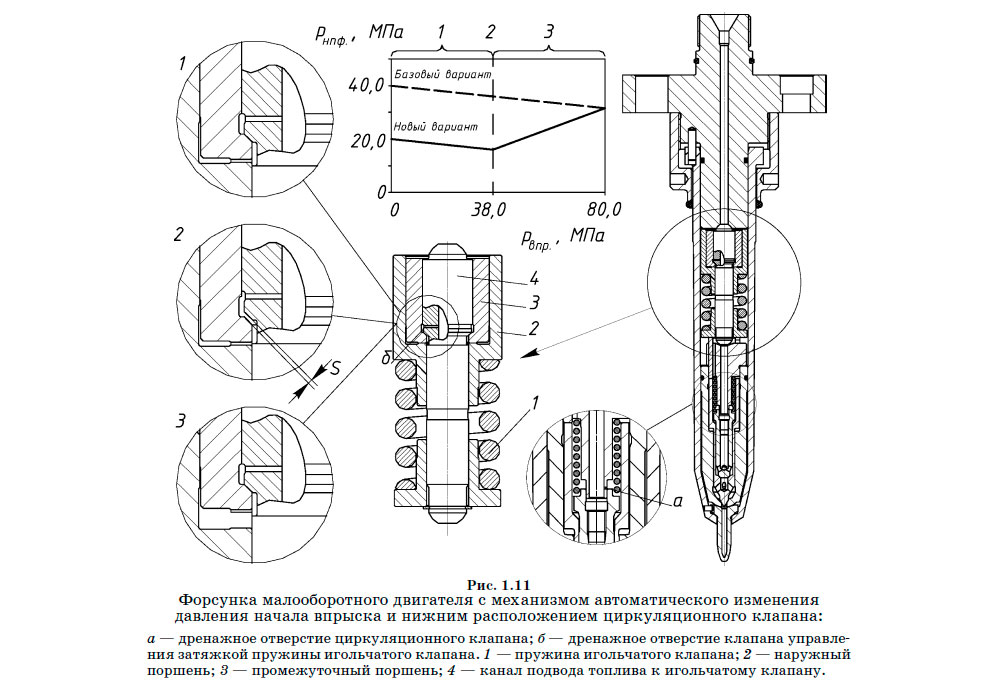

На рисунке 1.11 представлена конструкция форсунки, разработанная фирмой MAN, которая содержит устройство для изменения давления начала открытия форсунки в зависимости от среднего давления впрыска топлива.

Устройство состоит из канала подвода топлива к распылителю и двух цилиндрических поршней, с помощью которых изменяется предварительная затяжка пружины главного игольчатого клапана. Изначально пружина отрегулирована на открытие клапана при давлении порядка 20 МПа (график на рис. 1.11).

Форсунка малооборотного двигателя с механизмом автоматического изменения давления начала впрыска и нижним расположением циркуляционного клапана

При работе форсунки часть топлива перетекает по дренажному отверстию из канала подвода топлива в полость, образованную наружной стенкой канала и промежуточным поршнем. Наружный выступ на внешней поверхности канала и внутренний выступ на промежуточном поршне, выполненные под углом 45°, образуют клапанную пару. В результате дросселирования топлива в полости над клапанной парой устанавливается некоторое постоянное давление, величина которого зависит от давления впрыска. Если величина давления в этой полости недостаточна для открытия клапана, наружный поршень своим выступом упирается в торец промежуточного поршня, сохраняя предварительную затяжку пружины неизменной. При увеличении давления впрыска рост давления в полости клапанной пары приводит к ее открытию (зазор S на рис. 1.11) и часть топлива перетекает в полость между торцом промежуточного и выступом наружного цилиндра, заставляя наружный поршень опускаться вниз, увеличивая тем самым начальную затяжку пружины игольчатого клапана. В результате давление начала открытия игольчатого клапана распылителя увеличивается пропорционально росту давления впрыска, вплоть до 38 МПа.

Поскольку форсунки двухтактных двигателей содержат большое число подвижных деталей, многие из которых подогнаны друг к другу прецизионно, крайне важно, чтобы при установке форсунки в крышку цилиндра не возникло напряжений, способных привести к их деформациям. Для этого используются специальные амортизаторы, которые представляют собой цилиндр, заполненный набором тарельчатых пружин (рис. 1.12).

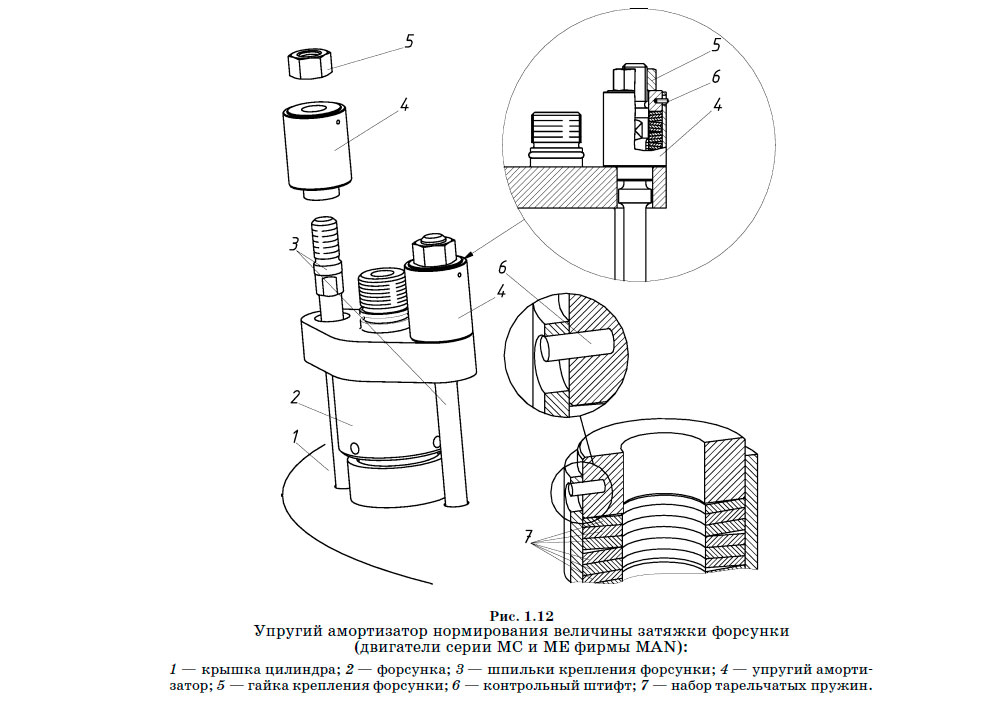

Упругий амортизатор нормирования величины затяжки форсунки
(двигатели серии MC и ME фирмы MAN)

Амортизаторы надеваются на шпильки крепления и опираются своим днищем на фланец форсунки. Усилие затяжки от гаек через верхнюю шайбу передается на фланец форсунки через набор пружин.

В корпусе амортизатора имеется контрольное отверстие, в котором размещается штифт, запрессованный в верхнюю шайбу. При правильной затяжке штифт занимает центральное положение в контрольном отверстии.

Топливопроводы высокого давления служат для подачи топлива от ТНВД к форсункам. Для сокращения потерь в подводящих трубопроводах их стараются сделать как можно короче. В настоящее время на судовых СОД и ВОД наибольшее распространение получили два типа топливопроводов, показанные на рисунке 1.13.

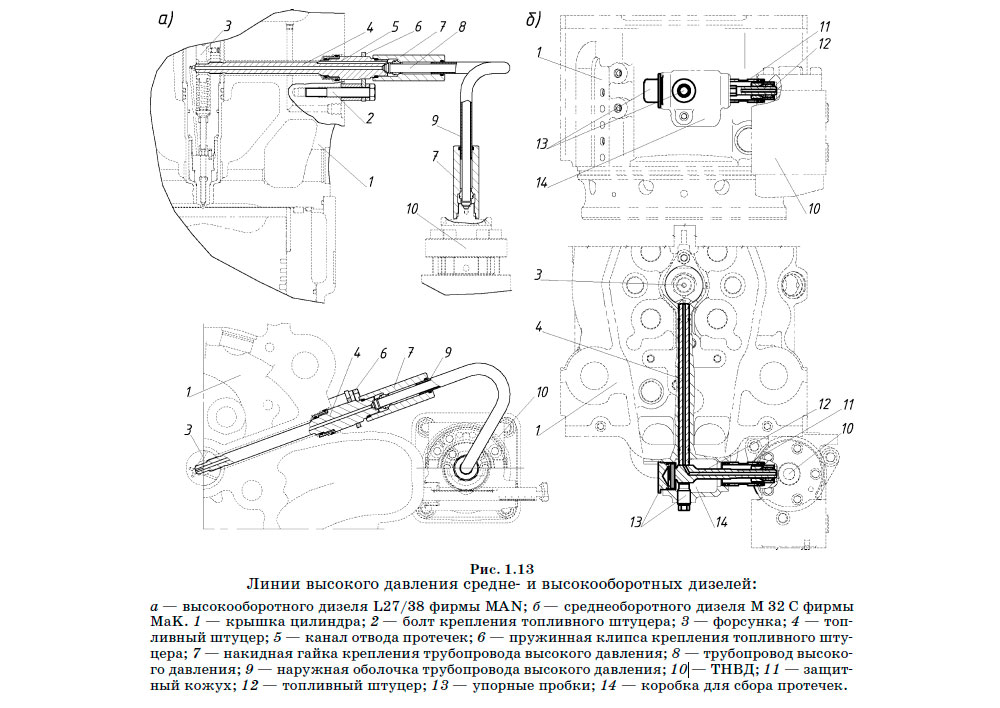

Линии высокого давления средне- и высокооборотных дизелей

В первом случае между ТНВД и штуцером форсунки устанавливается стальная трубка, закрытая сверху защитной оболочкой (рис. 1.13а). Оболочка служит для предотвращения вытекания топлива в случае повреждения основного трубопровода. Кроме того, пространство между трубкой высокого давления и защитным кожухом используется для сбора и отвода протечек от форсунки и соединений самого трубопровода. Концы трубок выполнены в виде конических утолщений, которые с помощью накидных гаек прижимаются к лункам штуцеров. Сам штуцер подвода топлива к форсунке прижимается к лунке приема топлива форсунки с помощью упругой клипсы. Это позволяет в случае заклинивания форсунки избежать чрезмерных давлений в трубопроводе. Штуцер под действием давления преодолеет усилие прижатия клипсы, и топливо, поданное ТНВД, сольется в дренажный канал.

Конструкция трубопровода, представленная на рисунке 1.13б, состоит из двух штуцеров, проходящих внутри сверлений крышки цилиндров. Прижатие штуцеров к лункам топливоприемного канала форсунки и привалочной поверхности топливного насоса, а также друг к другу осуществляется специальными винтовыми пробками, которые вворачиваются в прилив на крышке цилиндра. Одна из пробок содержит упругий элемент, защищающий линию высокого давления от чрезмерных нагрузок. Внутренняя полость прилива вместе с защитным кожухом образуют коробку сбора протечек. Полость, образованная между сверлением в крышке цилиндра и штуцером подвода топлива к форсунке, используется для отвода протечек.

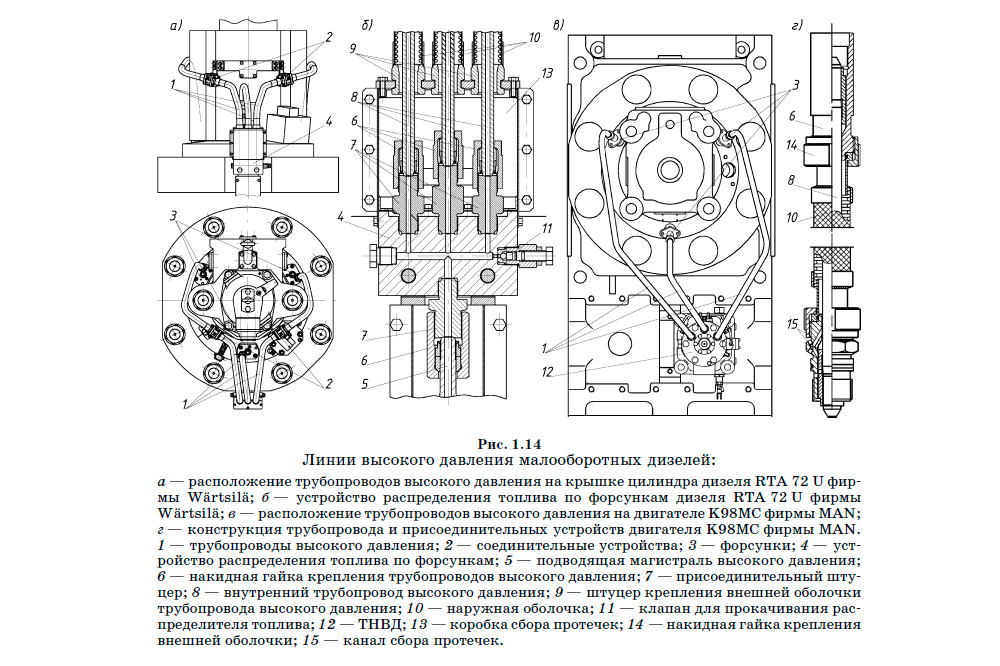

У двухтактных дизелей может быть установлено две или три форсунки на один цилиндр. Количество линий высокого давления соответствует числу форсунок. На рисунке 1.14 представлен общий вид и расположение линий высокого давления на крышке цилиндра. Двигатели серии RTA фирмы Wärtsilä имеют среднее расположение топливного насоса, от которого топливо по общей трубе подается к топливному распределителю и далее от него по отдельным трубопроводам к форсункам (рис. 1.14а). Топливные трубки дальних форсунок для удобства монтажа сделаны разъемными. А наличие на трубках массивного фланцевого соединения снижает их резонансную частоту. Все трубы высокого давления помещены в гофрированные рукава, выполненные из катаной стальной ленты. Сверху эти рукава покрыты оболочкой из плетеной стальной проволоки. Пространство между трубой и защитным кожухом через сверления во фланцах сообщается с полостью коробки для сбора протечек. Внешняя оболочка также выполняет функции теплового экрана, предохраняющего трубопровод высокого давления от быстрого остывания.

Линии высокого давления малооборотных дизелей

Аналогичным образом выполнены линии высокого давления двигателей серий MC фирмы MAN. Основное отличие состоит лишь в том, что использование цепного привода распределительного вала позволяет разместить насосы высокого давления в непосредственной близости от крышек цилиндров.

Поэтому в данных двигателях не используются промежуточные трубопроводы и делители, а топливо прямо из крышки насоса поступает в трубопровод соответствующей форсунки.

Как и в двигателях серии RTA, пространства между трубой и защитным кожухом используются для сбора протечек, которые через сверления во фланцах соединяются с дренажными отверстиями в крышке насоса.

Каждый топливный насос, в свою очередь, с помощью отводной трубки соединен с общим сливным баком, в котором установлено реле уровня. Сливной бак оборудован перепускным клапаном, в нижней части которого имеется сливная трубка, откуда небольшие протечки выводятся наружу, не действуя на реле уровня.

В случае трещин в трубопроводах или при больших протечках в системе проходное сечение упомянутой трубки недостаточно для отвода возросшего количества топлива, и уровень топлива в сливном баке становится достаточным для срабатывания перепускного клапана. Возросший уровень топлива приводит к подаче сигнала от реле уровня.
