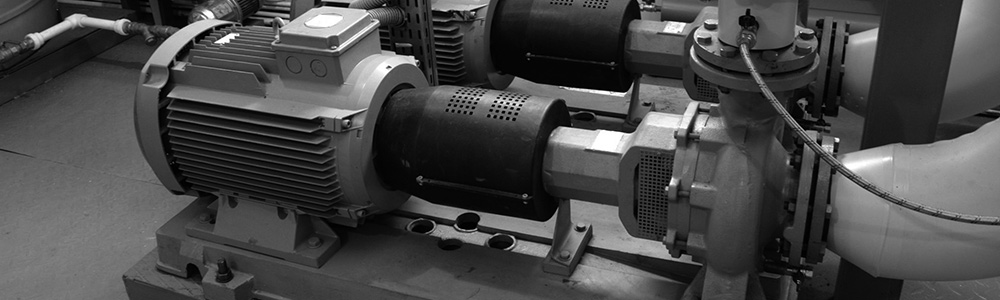

Судовые насосы предназначены для перемещения жидкостей или газовых сред по трубопроводам внутри судна, с берега или из-за борта на судно и из судна на берег или за борт. Перемещаются пресная и морская вода, жидкое топливо, смазочная и охлаждающая жидкость, воздух, паровоздушная смесь и т. д.

Количество устанавливаемых на судне насосов и их параметры зависят от размеров и назначения судна, от типа, состава и мощности силовой установки. Кроме того, в соответствии с «Правилами классификации и постройки морских судов» (1964 г.) существуют определенные требования, предъявляемые к судовым насосам различного назначения Регистром.

Регистр допускает взаимосвязь и взаимозаменяемость большинства общесудовых насосов и использование одного насоса для выполнения нескольких функций, вследствие чего повышается надежность и живучесть общесудовых устройств и судна и сокращается общее количество судовых насосов. Так, например, в качестве балластного насоса может быть использован любой общесудовой насос достаточной производительности; в качестве стационарных пожарных насосов могут использоваться санитарные, балластные, осушительные и другие насосы, если они имеют соответствующие производительность и напор; пожарные насосы разрешается использовать для других судовых надобностей.

Принцип действия любого насоса состоит в том, что при его работе в отсасывающем трубопроводе создается разряжение, а в нагнетательном - избыточное давление. В результате этого жидкость под атмосферным давлением устремляется в полость разряжения и далее к рабочим органам насоса, а затем через напорную полость по трубопроводам в перекачиваемую емкость или за борт.

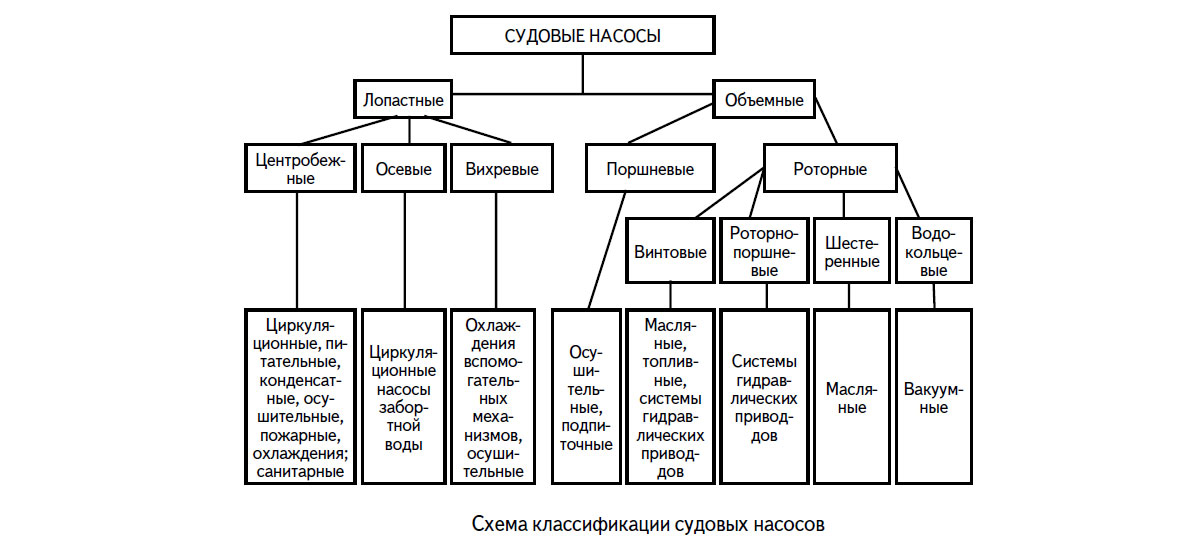

Схема классификации судовых насосов

По назначению насосы делятся на:

  • общесудовые – обслуживают общесудовые системы (осушительные, балластные, питьевой воды, пожарные, фекальные и т.д.);
  • специальные – установлены в специальных системах (креновые, дифферентные, грузовые, зачистные и т.д.);
  • насосы СЭУ (охлаждения двигателя, топливные насосы высокого давления ТНВД, топливоподкачивающие, масляные, питательные и т.д.)

По виду перекачиваемого вещества насосы бывают:

  • водяные
  • топливные
  • масляные
  • конденсатные
  • рассольные
  • воздушные

Различают автономные и неавтономные (навесные) насосы. Неавтономные насосы не имеют своего двигателя и навешиваются на обслуживаемое устройство. Автономные насосы по типу двигателя бывают: электрические, мотопомпы (привод от ДВС), турбонасосы и гидроприводные. Наибольшее применение на судах получили электрические насосы, мотопомпы применяют как аварийные насосы. Турбонасосы встречаются на танкерах старой постройки в качестве грузовых насосов, где необходима большая производительность.

По конструкции (принципу действия) насосы подразделяются на:

  • объемные – поршневые, ротационные (шестеренные, пластинчатые, винтовые, водокольцевые, аксиально- и радиально-поршневые)
  • лопастные (центробежные, осевые и вихревые);
  • струйные (эжекторы и инжекторы);
  • мембранные;

Каждый насос характеризуется основными параметрами:

  • объёмная производительность – объём жидкости, перекачиваемый насосом в единицу времени.
  • напор - это давление, создаваемое насосом, выражается в метрах водяного столба или в кг/смІ (давление).
  • вакуумметрическая высота всасывания – способность насоса поднимать жидкость по всасывающему трубопроводу, выражается также в метрах водяного столба или в кг/смІ. Характеризует сумму высоты столба воды и потерь напора на преодоление сопротивления во всасывающей магистрали.
  • мощность – энергия, отдаваемая насосу приводным двигателем, выражается в киловаттах или лошадиных силах.
  • коэффициент полезного действия (к. п. д.) – представляет собой отношение полезной мощности к мощности насоса
  • число оборотов в минуту или число ходов поршня - параметр, от которого зависит производительность, напор и мощность.

Объемными называются насосы, перекачивающие жидкости или газы определенными объемами или порциями. В свою очередь объемные насосы делятся на поршневые и ротационные. Поршневым называется насос, поршень которого имеет прямолинейное возвратно-поступательное движение. Ротационным называется насос с равномерно вращающимся в корпусе ротором. Элементы ротора передают энергию перекачиваемой жидкости или газу.

Лопастными называются насосы, у которых необходимая энергия сообщается перекачиваемой жидкости вращающимися рабочими лопастями. В зависимости от характера движения потока в лопастных насосах последние подразделяются на центробежные, вихревые и осевые (или пропеллерные).

Струйными называются насосы, использующие в работе кинетическую энергию струи воды или газа, вытекающих с большой скоростью из рабочего сопла. В зависимости от рабочего тела струйные насосы подразделяются на водоструйные (жидкоструйные) и пароструйные (газоструйные).

Если насос предназначен для перемещения жидкости или газа только в одном направлении и не может работать при обратном вращении или движении рабочих органов, то его называют нереверсивным.

Реверсивным называется насос, способный работать и перемещать жидкость или газ в прямом и обратном направлениях. Реверсивными могут быть все объемные, вихревые и осевые насосы. Реверс (перемена направления вращения или движения) производится изменением направления вращения или движения привода или манипуляцией соединительных реверсивных муфт. У некоторых типов ротационных насосов перемена направления движения жидкости производится при помощи специальных регулировочных устройств без изменения направления вращения вала насоса.

Общесудовые насосы

Балластные— предназначены для перемещения жидкого балласта, осушения и заполнения балластных емкостей на судах.

По Правилам Регистра на судне должен быть, по крайней мере, один самостоятельный балластный насос. На нефтеналивных судах устанавливается дополнительный балластный насос для обслуживания носовых балластных цистерн.

Балластные насосы современных судов в основном центробежные самовсасывающие электроприводные с напором 15— 50 м вод. ст.

Осушительные — предназначены для удаления воды из форпиков и ахтерпиков, из трюмов машинно-котельных отделений и т. п., т. е. из тех отсеков, куда попадание воды носит систематический характер. Иногда осушительные насосы называют трюмными и наоборот, ибо строгого разграничения между функциями этих насосов нет.

Согласно Правилам Регистра, каждое судно должно иметь не менее двух самостоятельных осушительных насосов с механическим приводом. Наибольшее распространение на современных судах получили поршневые автономные насосы с паровым и электрическим приводом, реже самовсасывающие центробежные. Напор насосов 15—35 м вод. ст. при производительности 20—200 м3/ч.

Пожарные— предназначены для обеспечения забортной водой противопожарных водяных систем. Все пожарные насосы автономные самовсасывающие центробежные многоступенчатые с электроприводом. Аварийные пожарные стационарные насосы часто имеют дизельный привод. Напор пожарных насосов зависит от размерений судна и составляет 35—180 м вод. ст.

Водоотливные — предназначены в качестве аварийных средств для откачки больших масс воды из затопленных помещений.

Выполняются водоотливные насосы переносными и стационарными. Применяются электро- и пневмоприводные центробежные насосы, водоструйные эжекторы и мотопомпы.

Санитарные насосы питьевой, мытьевой и забортной воды предназначены для обеспечения водой санитарно-гигиенических нужд и создания нормальных бытовых условий на судне.

Применяются автономные электроцентробежные, реже вихревые насосы производительностью 3—12 м3/ч при напоре 20— 40 м вод. ст. Производительность насосов забортной воды до 40—50 м3/ч.

Санитарные фекальные насосы предназначены для удаления сточных вод из фекальных цистерн за борт. Насосы автономные электроцентробежные консольные. Напор 8—15 м вод. ст.; производительность зависит от числа членов экипажа и пассажиров.

Специальные насосы

Креновые и дифферентыые предназначены для подачи забортной воды в креновые и дифферентные танки и удаления этой воды затем за борт. Применяются автономные электроприводные центробежные и осевые насосы с производительностью 120—4000 м3/ч.

Грузовые — предназначены для перемещения жидкого груза внутри наливного судна, на берег или на другие суда. Насосы автономные центробежные с электрическим или паротурбинным приводом. В последнее время на крупных танкерах появляются насосы с дизельным приводом. Производительность насосов 300—2200 м3/ч при напоре 70—100 м вод. ст.

Зачистные — предназначены для удаления остатков жидкого груза и отходов моечных веществ из грузовых танков.

Применяются обычно поршневые насосы с производительностью до 150 м3/ч при напоре до 100 м вод. ст.

Моечные насосы предназначены для подачи горячей воды к моечным устройствам грузовых танков. Применяются автономные с электрическим или паротурбинным приводом центробежные насосы. Производительность их определяется из расчета подачи 3—3,5 м3/ч воды на каждую тысячу тонн дедвейта при напоре 100—150 м вод. ст.

Насосы главных и вспомогательных механизмов

Форсуночные — предназначены для подачи топлива из расходных цистерн к форсункам. Котельные форсуночные насосы — автономные электроприводные ротационные или центробежные. На некоторых паротурбинных судах применяются дополнительные растопочные насосы.

Топливоперекачивающие—предназначены для подачи топлива из основных цистерн в расходные. Насосы автономные ротационные или центробежные электроприводные. Напор насосов достигает 20—30 м вод. ст., а производительность определяется из условия подачи за 0,5—1 ч работы насоса такого количества топлива, которого достаточно для работы котлов или ДВС при номинальной нагрузке в течение 24—36 ч.

Питательные котельные — предназначены для подачи питательной воды в паровые котлы.

Питательные насосы главных паровых котлов центробежные электро- или паротурбоприводные. Питательные насосы вспомогательных и утилизационных котлов на теплоходах — поршневые или центробежные с электроприводом.

Максимальная производительность питательного насоса составляет 150% от нагрузки котла или группы котлов, обслуживаемых насосом, при напоре на 30% выше рабочего котельного давления.

Циркуляционные котельные — предназначены для создания принудительной циркуляции в прямоточных котлах. Насосы автономные электроцентробежные с напором 30—60 м вод. ст.

Бустерные — предназначены для подачи перемещаемой жидкости в приемные патрубки основных насосов с целью создания дополнительного подпора.

Мокровоздушные (конденсатно-воздушные) — предназначены для совместного удаления воздуха и конденсата из конденсаторов. Главные насосы навешиваются на главную машину, вспомогательные — автономные.

Конденсатные — предназначены для удаления конденсата из конденсаторов, а также из устройств, работающих с конденсацией пара. Насосы автономные центробежные электро- или паротурбоприводные. Иногда применяются поршневые насосы. Напор конденсатных насосов 30—90 м вод. ст.

Вакуумные (конденсационных установок)—предназначены для удаления воздуха из конденсаторов и поддержания вакуума в них. Применяются пароструйные эжекторы одно-, двух- и трехступенчатые. В водоопреснительных установках применяются и водоструйные эжекторы.

Дренажные — предназначены для удаления конденсата из дренажных или сточных цистерн и подачи его в питательную магистраль. Насосы автономные электроцентробежные.

Циркуляционные (забортной воды)—предназначены для прокачки забортной водой судовых конденсаторов и тепло-обменных аппаратов. Применяются в основном центробежные насосы с электроприводом.

Циркуляционные (пресной воды) — предназначены для прокачки пресной воды через охлаждаемые узлы и детали судовых механизмов. Насосы автономные электроцентробежные с напором 18—50 м вод. ст.

Охлаждающие топливные и масляные — предназначены для прокачки масла или топлива через охлаждаемые форсунки и поршни мощных дизелей. Насосы автономные, ротационные, электроприводные.

Насосы смазочного масла предназначены для подачи масла на смазку поверхностей трущихся деталей судовых механизмов.

Маслоперекачивающие — предназначены для перемещения смазочного масла внутри судна. Насосы грязного масла предназначены для перекачки отработанного и загрязненного масла внутри судна.

Насосы ВРШ предназначены для подачи рабочей жидкости к гидроприводу лопастей винта регулируемого шага. Применяются автономные или навешенные ротационные насосы с производительностью 80—500 л/мин.

Рассольные — предназначены для создания циркуляции или удаления за борт рассола в судовых холодильных и водоопреснительных установках. Применяются электроприводные насосы центробежного типа, а в водоопреснительных установках — иногда водоструйные эжекторы.

Дистиллятные насосы предназначены для отвода дистиллята из конденсаторов водоопреснительных установок. Применяются автономные электроприводные центробежные насосы и водоструйные эжекторы.
