Принцип действия активной и реактивной ступеней турбины. Преобразование энергии пара

Турбинной ступенью называется совокупность неподвижного ряда сопловых (направляющих) лопаток, в каналах которых происходит расширение и ускорение потока пара (преобразование потенциальной энергии пара в кинетическую энергию движущейся струи пара), и следующего за ним подвижного вращающегося ряда рабочих лопаток, в которых кинетическая энергия движущегося потока пара преобразуется в механическую энергию вращения ротора.

Простейшая одноступенчатая активная турбина (рис. 42.а) состоит из ряда неподвижных сопловых лопаток, образующих сужающиеся каналы – сопла в дозвуковых турбинах, и сужающе-расширяющиеся сопла – в сверхзвуковых турбинах. В каналах соплового аппарата потенциальная энергия пара преобразуется в кинетическую энергию движущейся струи, при этом происходит расширение пара и он с большой скоростью поступает в каналы, образованные рабочими лопатками. Так как каналы рабочих лопаток активной турбины имеют постоянное (по ходу движения пара) проходное сечение, то расширения пара в них не происходит. В каналах рабочих лопаток пар только изменяет направление движения, оказывая силовое воздействие на рабочие лопатки, закрепленные на диске. Усилие, развиваемое паром на рабочих лопатках, через диск передается на вал турбины, приводя его во вращение. Вал турбины вращается в подшипниках, установленных в корпусе. Корпус турбины образует замкнутое пространство, организуя движение пара и препятствуя его рассеянию в окружающую среду. Пройдя ряд сопловых и рабочих лопаток, отработавший пар покидает корпус турбины, и через выхлопной патрубок поступает в главный конденсатор (у конденсационных турбин) или в магистраль отработавшего пара (у противодавленческих турбин). Каналы рабочих и сопловых лопаток составляют проточную часть турбины.

Принцип действия реактивной турбины (рис. 42.б) несколько иной. На пустотелый вал насажены пустотелые спицы, заканчивающиеся в радиальных направлениях соплами. Пар поступает по валу и спицам к соплам, разгоняется в них до больших скоростей, и при истечении через сопла оказывает реактивное воздействие на спицы, приводя во вращение вал.

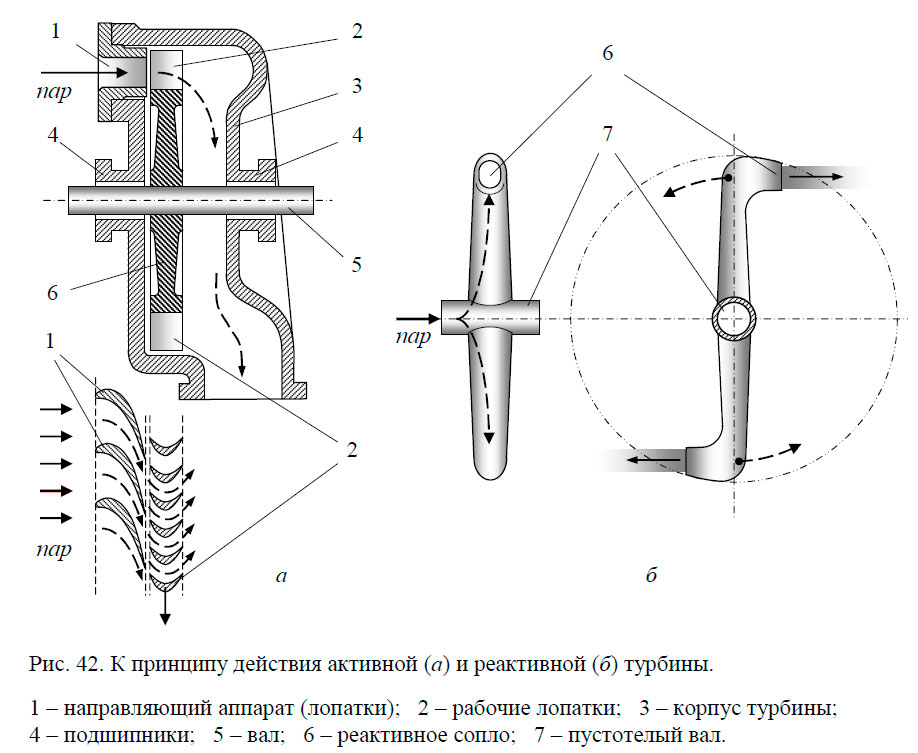

К принципу действия активной (а) и реактивной (б) турбины.

Описанная конструкция реактивной турбины из-за огромной частоты вращения на практике не применяется. Наибольшее распространение в судовых паротурбинных установках нашли реактивные турбины, использующие рассмотренный выше принцип работы, но схожие по своему устройству с активными турбинами. В таких реактивных турбинах расширение пара осуществляется как в направляющем аппарате, так и на рабочих лопатках.

Активная турбинная ступень

В активной турбине (рис. 43) свежий пар с начальными параметрами: давлением p0 , температурой t0 и абсолютной скоростью c0 , подводится к сопловому аппарату (сечение 0). В каналах соплового аппарата происходит расширение пара, в результате чего скорость потока пара на выходе из сопл (сечение 1) увеличивается до значения c 1 , а давление снижается до значения p1. С этой скоростью пар поступает в каналы, образованные рабочими лопатками. В каналах рабочих лопаток происходит изменение направления движения потока пара без его расширения. Абсолютная скорость пара на выходе из каналов рабочих лопаток (сечение 2) уменьшается до величины выходной скорости c2 , а давление пара остается равным значению p1 . В результате обтекания рабочих лопаток и поворота потока пара возникает сила, направленная от вогнутой поверхности лопатки в сторону выпуклой, передающаяся через диск на вал и создающая крутящий момент на валу турбины. Диск турбины приходит во вращение, при этом рабочие лопатки на среднем диаметре движутся с окружной скоростью u .

На диаграмме i - s начальным параметрам пара на входе в сопловый аппарат соответствует точка A0 . Теоретически (без учета потерь) процесс расширения пара в сопловом аппарате от давления p0 до давления p1 протекает изоэнтропно. Параметрам пара после соплового аппарата при изоэнтропном расширении соответствует точка АНt , а сам процесс расширения выглядит как вертикальная линия A0 - AНt .

Разность значений энтальпии в начальной и конечной точках при изоэнтропном расширении пара представляет собой располагаемый (изоэнтропийный) теплоперепад в сопловом аппарате –hai . В реальных условиях при движении пара через проточную часть турбины неизбежны потери энергии. Процесс расширения пара в этом случае не является изоэнтропным, а точка, характеризующая действительные параметры пара за соплами – АН , смещается вправо по изобаре p1 на величину потерь энергии в сопловом аппарате – qН.

В каналах рабочих лопаток активной турбины расширения пара не происходит, поэтому значения давлений пара на входе в каналы рабочих лопаток и на выходе из них одинаковы. На диаграмме i - s действительные параметры пара на выходе из рабочих лопаток обозначены точкой АР , а процесс, протекающий изобарно в каналах рабочих лопаток – линией AH - AP. Точка АР отстоит от точки АН на величину потерь энергии – qР .

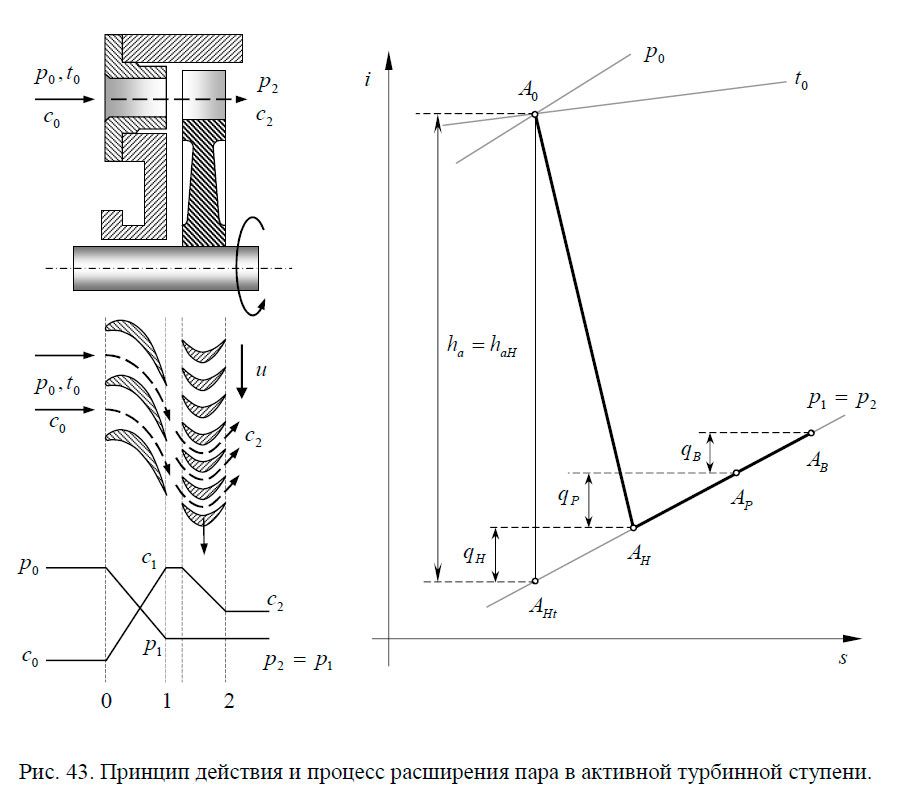

Принцип действия и процесс расширения пара в активной турбинной ступени.

Пар, выходящий из каналов рабочих лопаток, обладает конечной скоростью c2 и уносит с собой некоторую часть кинетической энергии. Эта энергия пара не используется в турбине и называется потерей с выходной скоростью – qA . Действительные параметры пара на выходе из турбины характеризуются точкой Aa .

Весь располагаемый теплоперепад ha , срабатываемый в активной турбине, полностью срабатывается в сопловом аппарате: ha = haH.

Реактивная турбинная ступень

В реактивной турбине (рис. 44) свежий пар с начальными параметрами: p0 , t0 , и абсолютной скоростью c0, подводится к направляющему аппарату (сечение 0). В сужающихся каналах направляющего аппарата происходит расширение пара, в результате чего на выходе из него (сечение 1) скорость потока пара увеличивается до значения c1, а его давление снижается до значения p1. С этой скоростью пар поступает к рабочим лопаткам турбины. В реактивной турбине рабочие лопатки образуют сужающиеся каналы, в результате чего в них происходит дальнейшее расширение пара. При этом на выходе из лопаток (сечение 2) давление пара снижается до величины p2 , а скорость потока пара – до значения c2. При обтекании потоком пара рабочих лопаток и повороте потока на рабочих лопатках возникает сила, направленная от вогнутой поверхности лопатки к выпуклой. Вместе с тем, при расширении и ускорении потока пара, в каналах рабочих лопаток возникает дополнительная реактивная сила, воздействующая на них в том же направлении. Суммарное усилие, действующее на рабочие лопатки, передается валу турбины и создает на нем крутящий момент. Ротор турбины приходит во вращение, при этом рабочие лопатки на среднем диаметре движутся с окружной скоростью u.

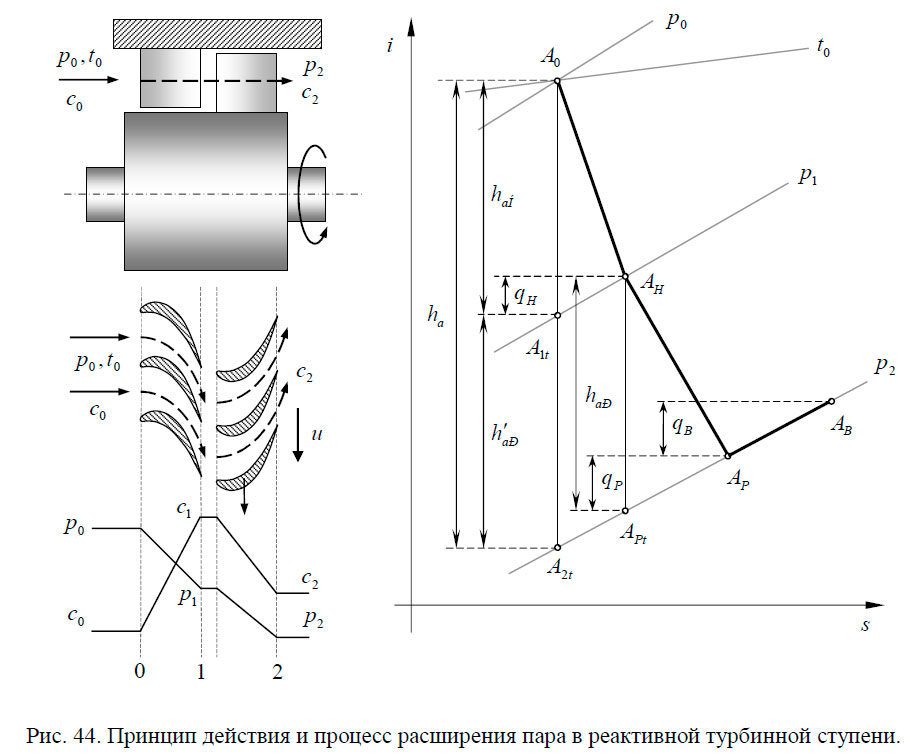

Принцип действия и процесс расширения пара в реактивной турбинной ступени

Теоретический процесс расширения пара в реактивной турбине протекает изоэнтропно и изображается на диаграмме i - s в виде вертикальной линии Ао – А2t(рис. 44). Линия Ao – A1t на диаграмме изображает теоретический процесс расширения пара в каналах направляющего аппарата. При расширении пара в направляющем аппарате срабатывается теплоперепад – hai. Фактически процесс расширения пара в направляющем аппарате протекает по линии A0 - AH, а точка AI характеризует действительные параметры пара на выходе из направляющего аппарата. Точка AÍ отстоит от теоретической A1t на величину потерь – qÍ . Дальнейший процесс расширения пара в каналах рабочих лопаток начинается из точки AÍ , и при изоэнтропийном расширении выглядит как вертикальная линия AH - Apt . При расширении пара в каналах рабочих лопаток срабатывается теплоперепад had . Фактически процесс расширения пара в каналах рабочих лопаток протекает по линии Ah - Ap , а точка AР характеризует действительные параметры пара за выходной кромкой рабочих лопаток. Точка AР отстоит от теоретической AРt на величину потерь – qÐ . По аналогии с активной турбиной, в реактивной также имеют место потери с выходной скоростью – q , при этом действительные параметры пара за реактивной турбиной описываются состоянием рабочего тела в точке A .

В отличие от активной, в реактивной турбине весь располагаемый теплоперепад – hà срабатывается частично в направляющем аппарате – hàÍ , частично на рабочих лопатках – hàÐ .

Степенью реактивности турбинной ступениp называется отношение величины изоэнтропийного теплоперепада на рабочих лопатках к сумме располагаемых изоэнтропийных теплоперепадов на направляющих и рабочих лопатках, которая примерно равна располагаемому теплоперепаду всей турбинной ступени:

Таким образом, чем больше степень расширения пара в каналах рабочих лопаток, тем больше степень реактивности турбинной ступени:

P = 0 – для чисто активных турбин (расширение пара происходит только в сопловом (направляющем) аппарате: haD = 0; ha = haI

P = 0,5 – для чисто реактивных степеней (расширение пара происходит в равной степени в направляющем аппарате и рабочих лопатках: haI = haD).

В настоящее время в турбостроении чисто активные ступени не применяются ввиду сложности подвода пара к рабочим лопаткам (пар должен поступать перпендикулярно плоскости лопаток). В действительности активные турбины всегда имеют некоторую степень реактивности – p = 0,03 ÷ 0,2 , что позволяет снизить величину потерь энергии в турбинной ступени. Поэтому когда речь идет об активных и реактивных турбинах, в большей степени имеют ввиду конструктивные отличия в исполнении проточных частей этих типов паровых турбин.

Литература

Судовые энергетические установки. Котлотурбинные энергетические установки. Болдырев О.Н. [2004]
