ГМССБ. Совместное использование АИС с системой электронных карт

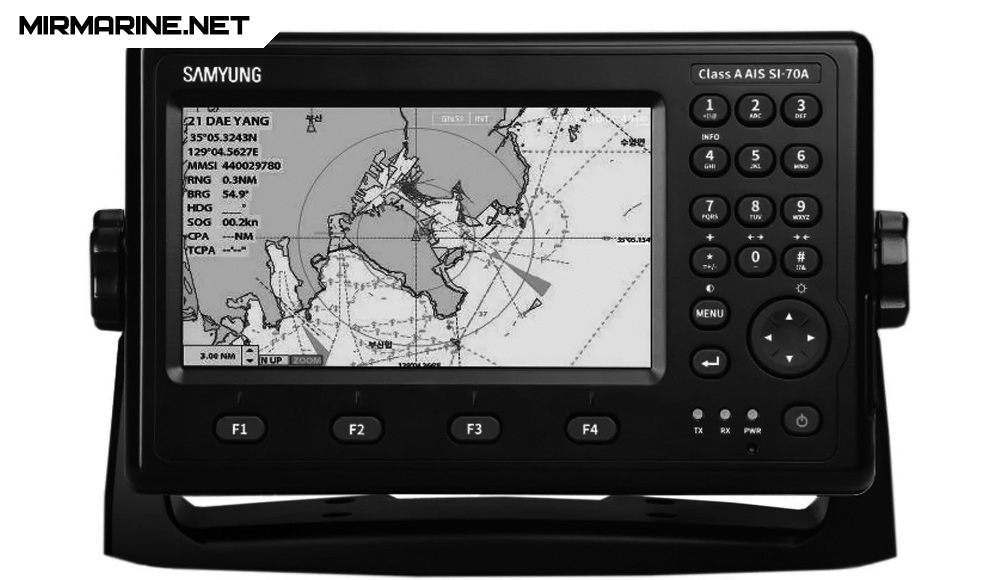

Отображение информации АИС является одной из ключевых проблем, определяющих эффективность ее практического использования как на судах, так и в береговых службах. Проблема отображения информации АИС окончательно не разрешена и не нашла соответствующего отражения в нормативных документах и стандартах по АИС, за исключением требований общего характера. Так, в Стандарте МЭК-61993-2 установлены требования только к минимальному дисплею для судовых мобильных станций класса А. Наглядное графическое отображение информации, которое необходимо для эффективного использования АИС, в действующих нормативно-технических документах не регламентируется. Поэтому сегодня разработчики программных продуктов используют различные графические символы для индикации данных АИС.

Информация АИС в графическом виде может отображаться па следующих типах дисплейных устройств:

  • на индикаторе судовой РЛС или дисплеях с функциями радиолокационной прокладки (САРП);
  • на дисплее электронной картографической навигационной информационной системы (ЭКНИС);
  • на дисплеях интегрированных навигационных систем (INS - Integrated Navigation System) или интегрированных систем мостика (IBS - Integrated Bridge System);
  • на специализированных дисплеях операторов СУДС, систем судовых сообщений и других береговых служб.

Поскольку основным назначением АИС при использовании на борту судна является предупреждение столкновений, то отображение информации АИС на судах целесообразно, в первую очередь, на дисплеях, традиционно применяемых в целях предупреждения столкновений - РЛС и САРП. Однако, по ряду причин технического характера, отображение информации АИС возможно только на современных индикаторах РЛС/САРП, полностью отвечающих требованиям Резолюций IMO MSC 64(67) и А.823(19), а также Стандартов IEC 60872, 60936 и 61162. Кроме того, пользовательский интерфейс таких индикаторов должен включать специфические функции, относящиеся к управлению информацией АИС и/или к интегрированному (комбинированному) отображению информации АИС и радиолокационной информации. Подобные устройства стали появляться на рынке морской радиоэлектроники с 2002 г. и пока не получили широкого распространения на морских судах.

Поэтому, одним из доступных средств для отображения информации АИС на борту судна на сегодняшний день может быть электронная картографическая навигационная информационная система.

Эксплуатационные требования к электронным картографическим навигационным информационным системам (ЭКНИС) определены в Резолюциях IMO А.817(19) и MSC.86(70). Главной функцией ЭКНИС является помощь в обеспечении навигационной безопасности мореплавания. ЭКНИС представляет собой навигационную информационную систему, которая с соответствующими дублирующими устройствами может рассматриваться в качестве средства, отвечающего требованию в отношении откорректированной карты по правилу V/20 Конвенции СОЛАС-74. Указанная цель достигается путем объединения информации, поступающей от системной электронной навигационной карты (СЭНК) с данными о местоположении судна. В случае необходимости на дисплее может отображаться и дополнительная навигационная информация, в качестве которой прежде всего следует выделить радиолокационную информацию и данные АИС. Информация ЭКНИС и дополнительная информация должны отображаться в общей координатной системе, не должны искажать информацию СЭНК и быть четко от неё отличимы.

На современных судах информация АИС совместно с радиолокационной информацией может отображаться на дисплеях интегрированных навигационных систем (INS) или интегрированных систем мостика (IBS), которые получают все более широкое распространение. При совместном отображении информации АИС и информации от РЛС/САРП рекомендуется соблюдать следующие основные принципы, приведенные в руководствах IMO и IALA (International Association of Marine Aids to Navigation and Lighthouse Authorities).

  • символы АИС не должны ухудшать наблюдение эхо-сигналов и символов радиолокационного сопровождения. Символы АИС и радиолокационного сопровождения должны четко различаться друг от друга (цветом, формой или размерами);
  • данные по цели, получаемые от АИС и в результате радиолокационного сопровождения, должны четко различаться между собой. Источник данных (АИС или САРП) должен быть индицирован;
  • свойства векторов целей (время экстраполяции, векторы относительного или истинного движения), отображаемых по данным АИС и РЛС/САРП, должны быть идентичны;
  • установленный режим индикации (ориентация изображения по курсу или по меридиану, неподвижный или движущийся символ собственного судна) должен распространяться как на цели, сопровождаемые РЛС/САРП, так на цели АИС;
  • если установлены зоны ограничения автоматического захвата для РЛС/САРП, то эти зоны должны действовать для активации целей АИС. При вхождении в зону автоматического захвата "спящая" цель АИС должна становиться "активной"
  • установленные оператором предельные значения СРА/ТСРА (Closest Point of Approach/Time to Closest Point of Approach) должны распространиться как на цели, сопровождаемые РЛС/САРП, так на цели АИС Сигнализация об опасной цели должна действовать по каждому источнику информации независимо от того, выполняются ли условия опасного сближения по другому источнику информации;
  • для целей, сопровождаемых РЛС/САРП и по которым обеспечивается информация АИС, может быть предусмотрен автоматический выбор вида информации, чтобы избежать отображения двух символов одной и той же цели. Оператор должен иметь возможность изменения предустановленных критериев автоматического выбора.
  • если выполняются критерии автоматического выбора вида информации по целям, должны индицироваться символы и данные АИС. При этом наличие радиолокационного сопровождения и соответствующих данных должно быть индицировано и данные должны быть доступны.

Признанным лидером в разработке ЭКНИС является компания Transas Marine Ltd. Одним из последних продуктов компании является электронная картографическая система Navi-Sailor 3000 (NS). Являясь интегрированной средой, NS позволяет вести обработку множества данных, поступающих от различных внешних датчиков. Одним из таких датчиков может быть комплект АИС. При сопряжении его с NS имеются следующие возможности:

  • принимать и отображать данные о судах, использующих АИС (координаты, название, MMSI, IMO №, навигационный статус судна, тип судна и характер груза, курс, скорость и т.д.);
  • принимать и отображать дополнительную информацию, передаваемую судовыми и береговыми АИС;
  • передавать данные о собственном судне (координаты, название, MMSI, IMO №, навигационный статус судна, тип судна и характер груза, курс, скорость и т.д.);
  • передавать сообщения с различным статусом другим объектам АИС;
  • передавать информацию об АИС целях, визуализируемых в NS, другим объектам системы АИС.

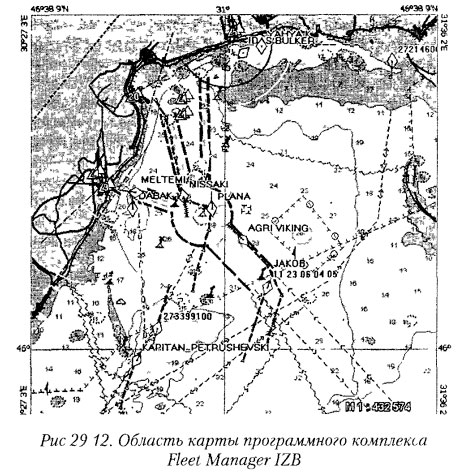

Область карты программного комплекса Fleet Manager IZB

Цели, принятые от АИС, отображаются и обрабатываются в системе NS с уникальными идентификаторами (MMSI, IMO №, название, позывной сигнал). По своей характеристике цели имеют различную форму. Так, вытянутый треугольник обозначает любую неопасную цель, информация о которой обновлялась менее 40 секунд назад. Равносторонний треугольник обозначает опасную цель (оба значения СРА и ТСРА менее установленных). Ромб - любая цель, обновление информации от которой отсутствует в течение 40 секунд и т.д. Все цели окрашены в зелёный цвет. На картах крупных масштабов цели отображаются в виде контура судна. Для оперативного получения более подробной информации об определенной цели используется свободный курсор.

С его помощью отображается специальный формуляр с данными по АИС цели. В NS предусмотрена работа с АИС как средством приема и передачи служебной информации. Прием и отображение служебных сообщений от других станций производится автоматически. Существует возможность отправлять как текстовые сообщения, так и сообщения о целях. Статус сообщения (Normal или Safety) присваивается оператором в зависимости от важности передаваемого сообщения.

Другим продуктом, получившим признание и широкое распространение на рынке ЭКНИС, является программный комплекс Fleet Manager IZB, разработанный компанией INT Со., Ltd. Комплекс состоит из серверной и клиентской части. В составе сервера функционирует пополняемая база данных судов и позиций и набор специализированных программ (интерфейсных модулей), позволяющих работать с информацией, поступающей по различным каналам (АИС, ЦИВ, ИНМАРСАТ и т.д.). Оператор взаимодействует с системой с помощью клиентского рабочего места.

Главное окно программного комплекса наряду с основной областью карты (рис. 29.12) включает главное меню, панель инструментов, панель дополнительной информации и панель статуса и управления. В области карты специальными графическими символами отображаются цели АИС. При этом отвечающая цель АИС выводится в виде ромба с вектором скорости и траекторией пройденного пути. Группа целей отображается в виде треугольников с указанием количества целей в группе. Оперативную информацию о выбранной цели (название, MMSI, позывной сигнал, тип судна, номер IMO, пункт назначения и время прибытия, текущие координаты, характеристики судна и т.д.) можно получить из панели дополнительной информации. Главное меню с панелью инструментов и панелью статуса и управления позволяют задавать режимы работы программы, корректировать базу данных судов, создавать закладки на определенные районы карты, настраивать фильтры для отображения судов и позиций и т.д.

Несомненным преимуществом рассматриваемого комплекса является возможность совместного использования программных модулей, позволяющих обрабатывать данные АИС, контролировать обьем информации, хранимой в базе данных позиций, создания, отправки и получения сообщений, создания программ симуляции от внешних сенсоров и т.п.

Литература

Глобальная морская система связи для безопасности мореплавания ГМССБ (GMDSS) - А.В. Шишкин, В.И. Купровский, В.М. Кошевой [2007]
