ГМССБ. Обозначение типичных излучений

Для передачи информации гармоническое радиочастотное колебание подвергают модуляции, т.е. его параметры (амплитуду, частоту, фазу) изменяют в соответствии с передаваемым сигналом. В соответствующих справочниках, например в «Списке береговых станций» (“List of Coast Stations” List IV) наряду с телеграфными позывными, идентификаторами, частотами передачи и приема (номерами каналов), расписанием несения вахт и временем передачи списков позывных (traffic list), также приводится условное обозначение класса излучения (F1B, J3E, F3E и т.д.) – рис. 2.2..

В приведенных выше обозначениях:

Первый символ – буква - обозначает тип модуляции основной несущей:

  • А – амплитудная двухполосная модуляция с полной несущей
  • Н - однополосная модуляция с полной несущей
  • R - однополосная модуляция с ослабленной несущей
  • J - однополосная модуляция с подавленной несущей
  • G - фазовая модуляция
  • F - частотная модуляция.

Второй символ– цифра - указывает характер сигнала, модулирующего основную несущую:

  • 1 - одноканальная телеграфия (манипуляция)
  • 2 - одноканальная телеграфия (манипуляция) с использованием модулирующей поднесущей
  • 3 - один канал с аналоговой информацией.

Третий символ – буква - характеризует тип передаваемой информации.

  • А - телеграфия для слухового приема ( азбука Морзе)
  • В - телеграфия для автоматического приема (УБПЧ и ЦИВ)
  • С - факсимиле
  • Е - телефония (включая звуковое радиовещание).

Очевидно, что наиболее важная для пользователя информация содержится в третьем элементе обозначения. При этом в передатчиках для получения одного и того же типа передаваемой информации могут использовать разные виды модуляции.

Например, для УБПЧ (радиотелекс) в передатчиках классическую частотную телеграфию F1B вытесняет J2B - однополосная модуляция с подавленной несущей, в которой для модуляции используется вспомогательная частота (поднесущая) 1700 Гц. Эта поднесущая под действием токовых и бестоковых посылок, поступающих от буквопечатающей аппаратуры, изменяется от 1615 до 1785 Гц (сдвиг частоты равен 170 Гц). На приемном конце такая подмена не ощущается, т.к. спектры излучаемых сигналов практически одинаковы.

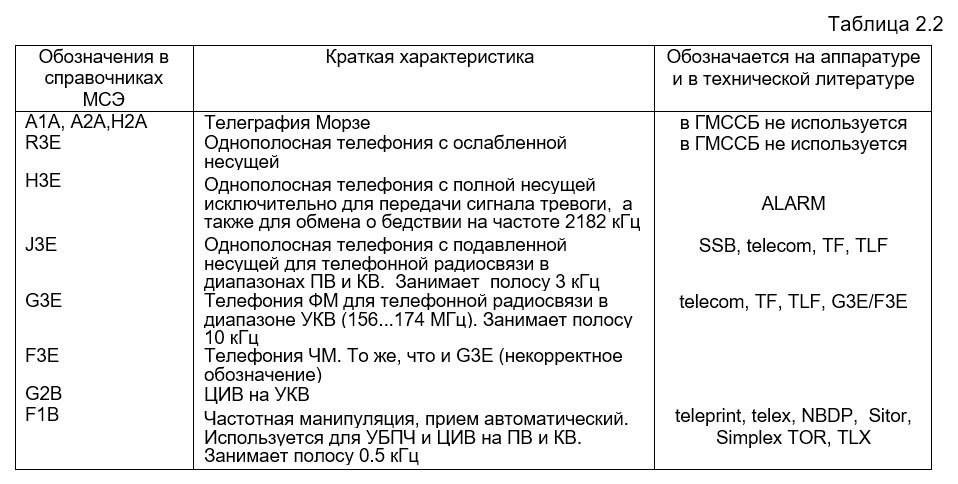

Полная классификация типичных излучений и дополнительные характеристики для классификации излучений дается в Приложении S1 часть II Регламента радиосвязи. В ГМССБ используются следующие типы излучений, приведенные в табл. 2.2.

Литература

ГМССБ за три недели - Припотнюк А.В., Дубчук П.С. [2015]
