Коммутационная аппаратура ручного действия

Рубильник

Рубильники и переключатели.

Рубильники и переключатели классифицируются:

  • по значению номинального тока;
  • по количеству полюсов (одно-, двух-, трехполюсные);

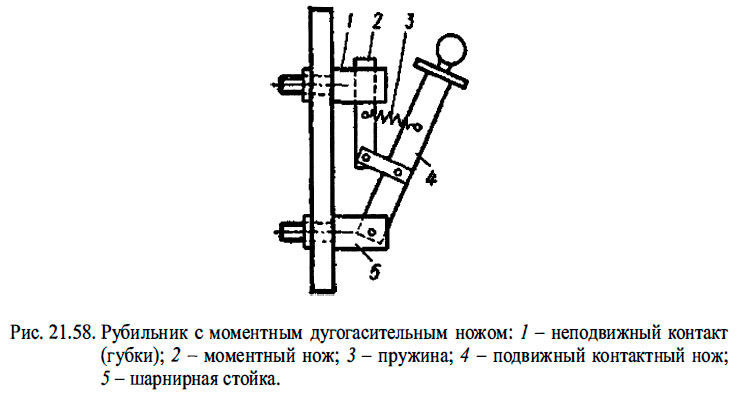

  • по наличию разрывных контактов (с разрывными контактами, без разрывных контактов). Кроме главных ножей, рубильники имеют разрывные (моментные) ножи, обеспечивающие достаточную скорость отключения, не зависящую от скорости движения руки оператора, и предохранение главных контактов от разрушающего действия дуги. Устройство рубильника с моментным дугогасительным ножом показано на рис. 21.58;
  • по способу управления (с непосредственным управлением - с центральной рукояткой и с дистанционным управлением - с рычажным приводом);
  • по способу присоединения проводов (с передним, задним присоединением).

Рубильник с моментным дугогасительным ножом

В типовых обозначениях рубильников (Р) и переключателей (П) буква О обозначает отсутствие моментных ножей, буква П - наличие рычажного привода.

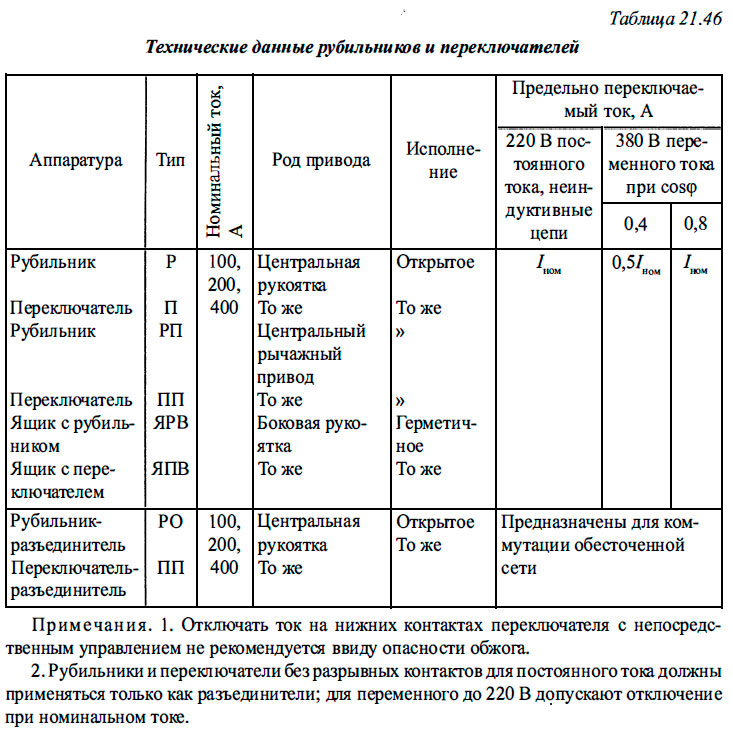

Технические данные рубильников и переключателей приведены в табл. 21.46.

Технические данные рубильников и переключателей

Универсальные переключатели.

Универсальные переключатели серии УП5100 открытого исполнения и УП5400 водозащищенного исполнения используются в схемах в качестве командоконтроллеров для управления магнитными станциями, переключения полюсов многоскоростных асинхронных электродвигателей, дистанционного управления коммутационной аппаратурой, переключателей постов управления, переключателей электроизмерительных приборов, переключателей в схемах синхронизации и т. д.

Переключатели серии УП состоят из отдельных стандартных контактных секций, изолированных одна от другой пластмассовыми перегородками.

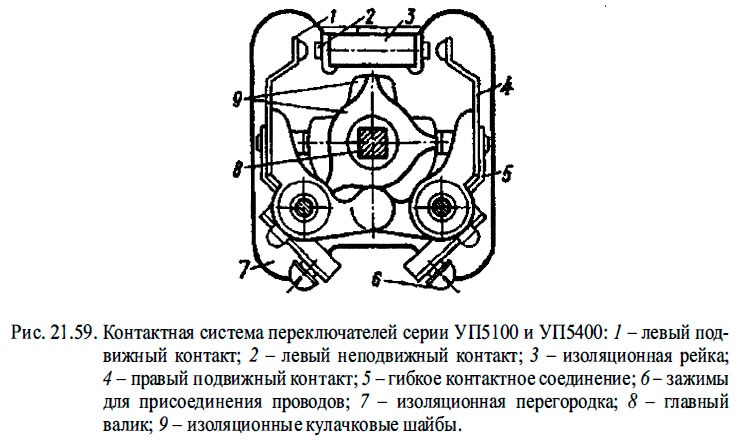

На рис. 21.59 изображена одна секция контактной системы переключателей. Внутри каждой секции контакт замыкается и размыкается различными пластмассовыми кулачковыми шайбами.

Контактная система переключателей серии УП5100 и УП5400

Варианты электрических соединений обеспечиваются различным порядком включения контактов. В каждой секции имеется 3 шайбы - две для включения двух подвижных контактов и одна общая для отключения.

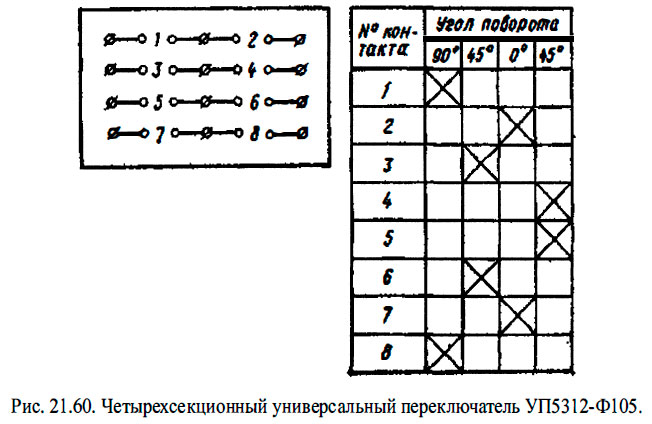

В зависимости от схемы электрических соединений контакты УП имеют однократный, двукратный или четырехкратный разрыв тока (рис. 21.60).

Четырехсекционный универсальный переключатель УП5312-Ф105.

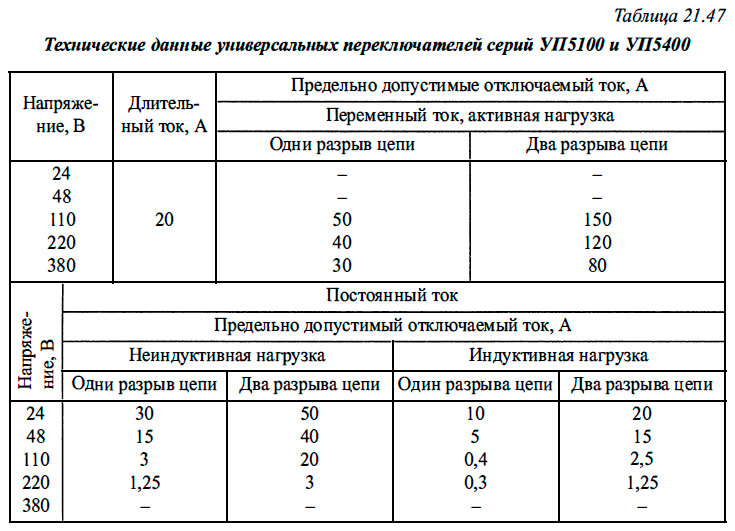

Коммутационная способность универсальных переключателей серий УП5100 и УП5400 приведена в табл. 21.47.

Технические данные универсальных переключателей серий УП5100 и УПУП5400

Техническое обслуживание коммутационной аппаратуры ручного действия.

Все рубильники, переключатели, пакетные выключатели и универсальные переключатели должны быть исправными, сухими и чистыми, с подтянутыми крепежными и контактными соединениями, с закрытыми крышками.

Перед включением аппарата необходимо проверить готовность его, а также обслуживаемого им и связанного с ним электрооборудования к действию и включению под напряжение. Рубильники, переключатели и другие аппараты ручного действия следует включать и отключать быстро и уверенно до упора в конечном положении.

Переводить рукоятки аппаратов за ограничительные упоры и отметки, а также прилагать повышенные усилия для управления аппаратами не разрешается.

Во время работы аппаратов надо следить за их нагревом, не допуская перегрева выше допустимых норм. Признаками чрезмерного нагрева могут служить: потемнение изоляционной панели у стоек, потемнение и изменение цвета ножей и других металлических частей, запах изоляции и изменение ее цвета.

Контактные ножи и стойки рубильников и рубящих переключателей не должны иметь перекосов. Контактные губки должны плотно прилегать к ножам по всей поверхности. Ножи должны без заеданий входить и передвигаться между контактными поверхностями.

Фиксирующее устройство переключателей должно действовать в каждом положении рукоятки или привода. При включении рубильников и рубящих переключателей, имеющих на рукоятках кнопку фиксирующего устройства, надо держать эту кнопку нажатой, а после включения проверить фиксацию. Отключение следует выполнять энергично, одним рывком. В процессе эксплуатации необходимо проверять порядок (очередность) включения и выключения главных и вспомогательных контактов, который задается схемой. Пакетные выключатели и переключатели должны иметь четкую фиксацию в каждом положении. Рукоятки (барашки) не должны иметь свободного хода.

В процессе эксплуатации универсальных переключателей следует их осматривать не реже одного раза в три месяца. Поверхности прилегания контактов должны быть чистыми; время от времени их надо протирать чистой ветошью, слегка смоченной в спирте. Смазывать контактные поверхности нельзя, так как пыль, осевшая на смазанные поверхности, увеличивает переходное сопротивление контактов. Изношенные контакты необходимо заменить. Замена серебряных контактов медными или другими не допускается.

При осмотре и ремонте переключателя необходимо следить за тем, чтобы все винты контактных зажимов были плотно затянуты. Слабая затяжка винтов приводит к чрезмерному перегреву контактов, ухудшению их работы и уменьшению срока службы переключателя.

Все отдельные части фиксирующего механизма, а также главный валик должны свободно вращаться в подшипниках. Периодически, не реже трех раз в год, надо протирать подшипники и места соединения рычагов ветошью, а затем наносить тонкий слой вазелина. Все пружины должны быть целыми. Контакты аппаратов надо очищать от копоти, нагара, грязи и масла ветошью, смоченной в бензине.

Подгары и оплавления с контактных поверхностей из меди и ее сплавов удаляют бархатным напильником, причем опиливать следует только бугорки, а не всю поверхность, до исчезновения всех выемок. Зачистку контактов следует производить так, чтобы форма их по возможности не изменялась, снимая при этом как можно меньше металла; металлическую пыль тщательно удаляют.

Запрещается зачищать контакты наждачным полотном.

Правильность прилегания контактных поверхностей рубильников, переключателей и значение нажатия контактов необходимо проверять щупом. При поверхностном контакте щуп толщиной 0,05 мм не должен проходить более чем на 1/3 контактной поверхности; при линейном контакте щуп не должен проходить более чем за 1/3 контактной линии.

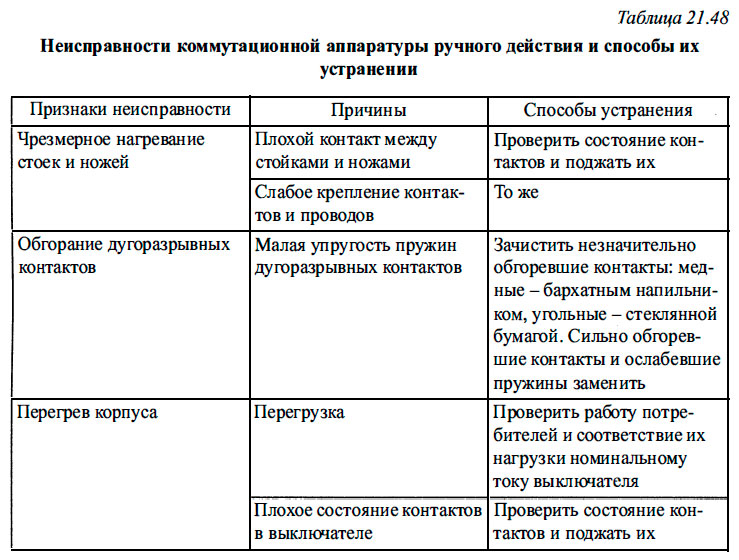

Неисправности коммутационной аппаратуры ручного действия приведены в табл. 21.48.

 Неисправности коммутационной аппаратуры ручного действия и способы их устранении

Литература

Судовой механик: Справочник. Том 3 - Фока А.А. (2016)
