Судовой Вспомогательный Двигатель К-53Е

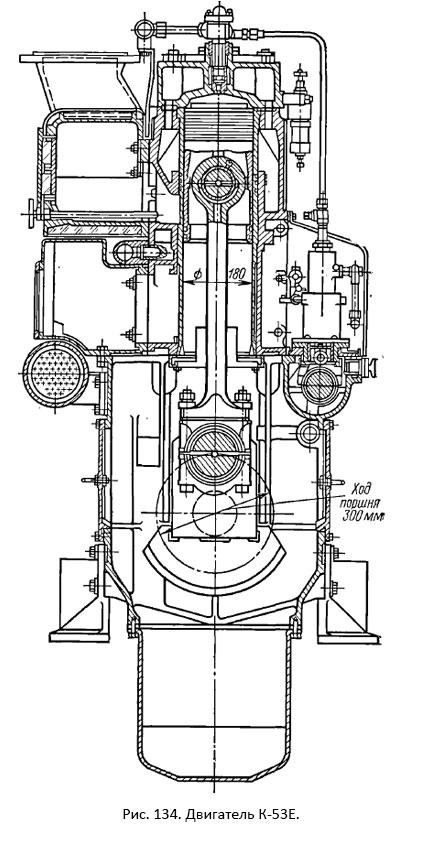

Двигатель К-53Е. Эти двигатели (рис. 134) установлены на судах типов «Архангельск», «Фрязино», «Чарджоу», «Капитан Белоусов», «Москва» и др.

Судовой Вспомогательный Двигатель К-53Е

Двигатель — двухтактный, бескомпрессорный, тронковый, простого действия.

Фундаментная рама отлита заодно со станиной и образует жесткий картер двигателя. К нижней части картера прикреплен сварной поддон, являющийся маслосборником.

Цилиндры двигателя—литые, индивидуальные, соединены в жесткий блок при помощи болтов. Картер и блок цилиндров стянуты анкерными связями. Втулки цилиндров изготовлены из чугуна и имеют продувочные и, напротив них, выпускные окна. Уплотнение втулки от пропуска воды осуществляется резиновыми кольцами, а от прорыва газов — красномедным кольцом.

Крышка цилиндра — индивидуальная, отлита из чугуна. На крышке размещены форсунка, пусковой клапан (на крышках пусковых цилиндров) и предохранительный клапан со встроенным в него декомпрессионным клапаном.

Поршень — чугунный, литой. Головка поршня охлаждается маслом. На поршне установлено пять компрессионных и два сдвоенных маслосъемных кольца. Поршневой палец—стальной, каленый, цементированный, ступенчатый, запрессованный в бобышки поршня.

Шатун — кованый, сверленый. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна — съемная, состоит из двух половин, залитых баббитом и присоединяемых к пятке шатуна двумя мотылевыми болтами.

Коленчатый вал — стальной, цельнокованый с противовесами и сдвоенным демпфером. Рабочие поверхности рамового подшипника залиты баббитом.

Система продувки — контурная, поперечно-щелевая. Верхние кромки продувочных и выпускных окон находятся на одной высоте. Продувочный насос ротативного типа с шестеренным приводом от коленчатого вала.

Привод распределительного вала — шестеренный, с упругой муфтой. Кроме топливных кулачных шайб, на распределительном валу насажены кулачные шайбы привода золотниковых пусковых клапанов, шестерня привода тахометра и др.

Топливные насосы двигателя — индивидуальные, золотникового типа, с регулированием по концу подачи. Форсунка —закрытого типа, охлаждается водой, с десятью сопловыми отверстиями диаметром 0,2 мм, давление затяга иглы 196 бар.

Система смазки — комбинированная: подшипники двигателя смазываются от циркуляционной системы, втулки цилиндров — разбрызгиванием. На двигателе имеются навешенный шестеренный маслонасос, фильтр и холодильник масла.

Охлаждение двигателя осуществляется пресной водой. В системе охлаждения предусмотрены насосы и холодильник.

Пуск двигателя — сжатым воздухом. Перед пуском вал двигателя должен быть поставлен в пусковое положение. Двигатель имеет регулятор частоты вращения, инерционный регулятор безопасности и систему аварийно-предупредительной сигнализации и защиты.
